時序進入了冬季…眼看一年又要過去、回憶多於感嘆，曬著難得的冬陽心裡是舒服的!

原來外拍還真的是有福利…讓人舒服、不只眼睛為之一亮，真的是通體舒暢、當微風徐徐拂面的那一刻，嗯~不耽誤時間就請主角就位開始今天的外拍第一場咯!

這是技嘉針對AMD APU平台推出的Gigabyte A75-D3H主機板。

說真的、最近真的忙到昏天暗地，可是再怎麼忙也不能忘記要跟大家在網路上相聚與分享，尤其是當AMD推土機開出來之後的現在，APU/FM1平台已經進入了可以/也應該接受的性價比了，這也就是務實的台灣熊要在這個時機點要開箱與組裝一台「讓自己A高興的電腦」來跟大家分享的原因啦！而且歲末進入資訊大拜拜的月份了、熊就陸續提供一些手邊的DiY電腦設備分享與測試數據給大家參考咯！
但是因為...像前面講的...忙~~~!所以就依照熊以前的連續寫作習慣做法、一篇一篇放上來分享，也希望大家一篇接一篇的支持與給予回應咯、先謝謝您咯！更希望每個單元也能對您有個別的參考作用。

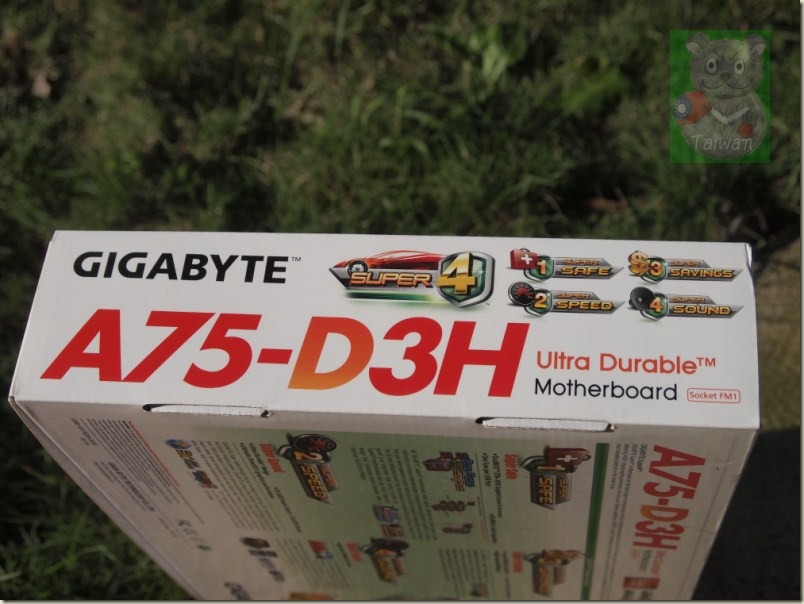

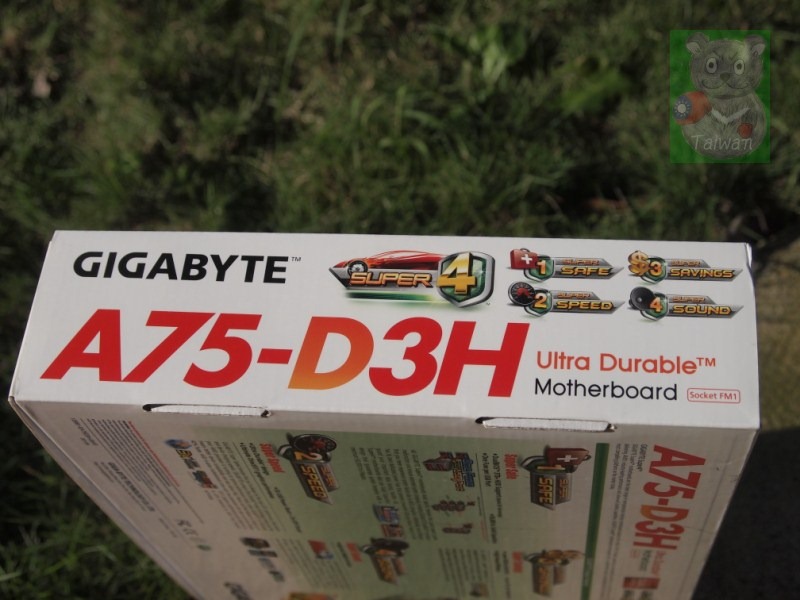

喔~回題、這一次醒目躍入眼簾的不再是333跟那顆引擎、是Super！

還有標出3DMark Vantage效能指數的參考指標喔~，P5600+(以上)是吧!燒機測試時來給他驗證一下。話說最近3DMark正在舉辦系統評測抽獎活動哩…。喔~AMD Radeon DUAL Graphics是AMD最近一直宣傳與強調的提升效能最佳方法，有機會弄到AMD 6xxx顯卡時就給他試試、有測試到的話再把比較的分數另文跟大家分享。

現在螢幕都大了、支援Dual-link DVI 2560x1600 解析度也是合理與應該的事咯!這大大的標示對有大螢幕的使用者應該有吸睛效果！

Super 4 原來就是強調 Super SAFE / Super SPEED / Super SAVING / Super SOUND ，中文就是：超安全 / 超效能 / 超省錢 / 超好聽 …本來以為Saveing 是強調節能省碳...超省電、結果是更直接強調超省錢，這有點超過熊的想像力。

規格真的很齊全…不用開盒檢查、光看盒側的產品規格型號就一目瞭然…

Model Name: GA-A75-D3H

AMD A75 / Rev. 1.0

FM1 / PCI-E 2.0x16 / ATX

4 DDR3 2-CH/7.1-CH HD Audio

GbE LAN / 6 SATA 6Gb/s / 6 USB 3.0

這一型應該是技嘉A75系列在台灣銷售的最高階主機板了!

沒錯、ATX...他是大板子的主機板，當然也因為這樣子、他的擴充插槽是比較多的。

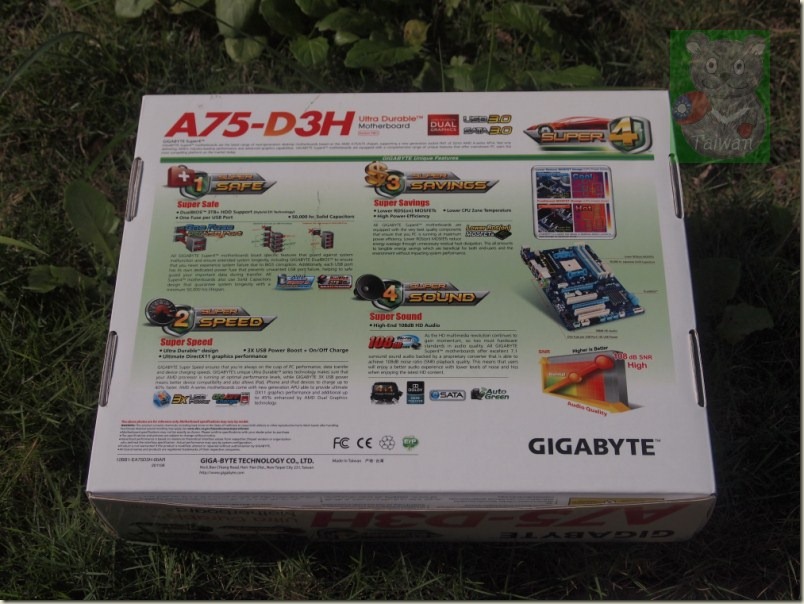

包裝背面、還有強調的超安全，每一個USB Port都有一個單獨的保險(One Fuse per USB Port)，當然DualBIOS 還有支援3TB硬碟(含以上)與耐用50,000小時的固態電容也要強調一下，不過…熊比較好奇的事「電感」都有長大喔...可是沒有強調、是因為規格與材質沒變化?還是這只是小小的變動?還是只是封裝外表改變所以不用提...、好奇的原因是...戰國時代的主機板市場只要有一點點比較好的改變，哪怕只是漆料改變使看起來比較安全都會給他宣傳一下，而這樣明顯的改變讓熊會覺得這樣的電感元件讓熊有安心的感覺...反而只強調旁邊的Lower RDS(on) Mosfet 設計、低電阻場效應半導體用在CPU供電模組區裡因為電阻低發熱就會低一些所以溫度降低是必然的，這樣不只電效能運用良好省電、也因為熱量降低對周邊的零組件與CPU當然是有好處的。

DOLBY(杜比更動聽…這樣的廣告詞聽過吧!)現在技嘉很常導入產品中耶，這個eSATA就有點特別咯，還有產地依舊是台灣！很好~我喜歡...！(很久沒有聽到郭子乾講的這句台詞了)

來~開箱吧!

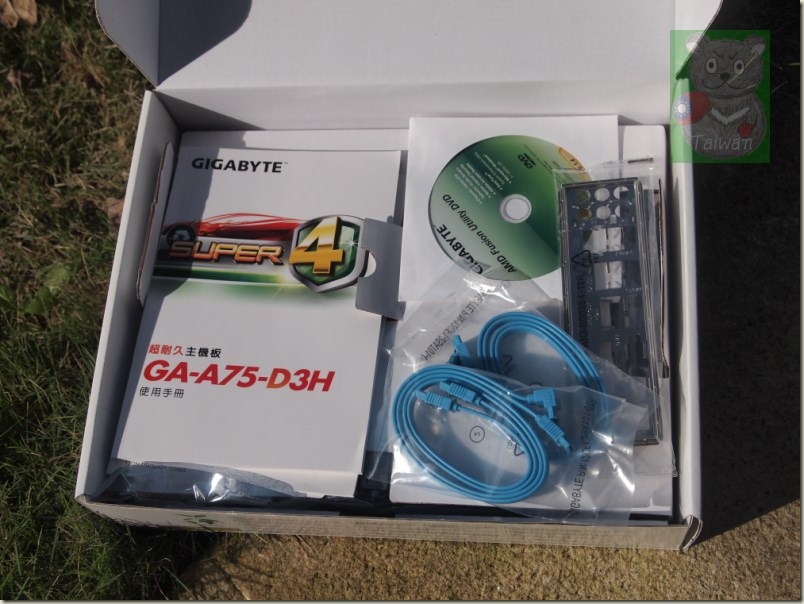

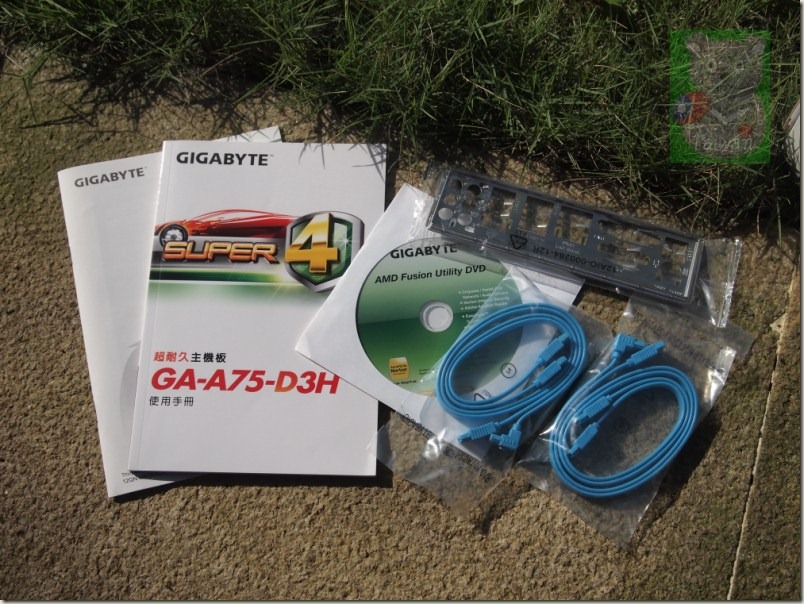

手冊、光碟、兩組SATA線與一片背板。

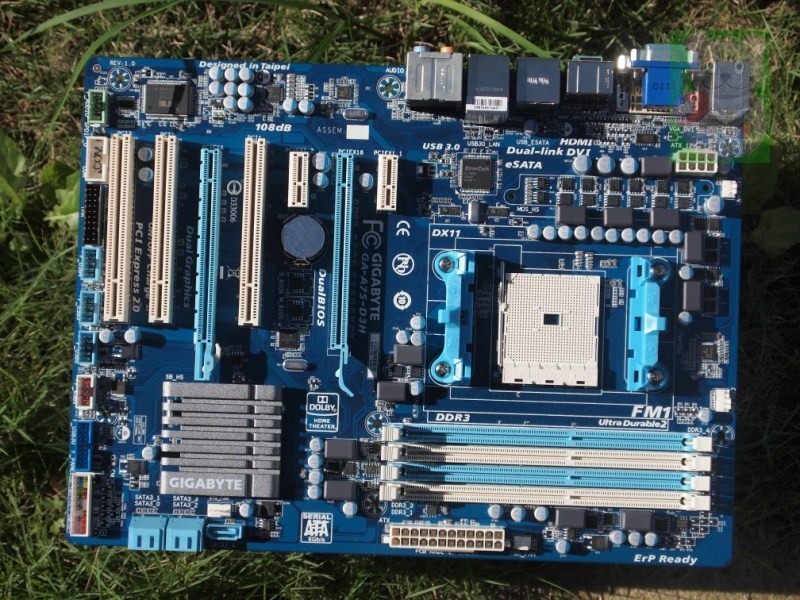

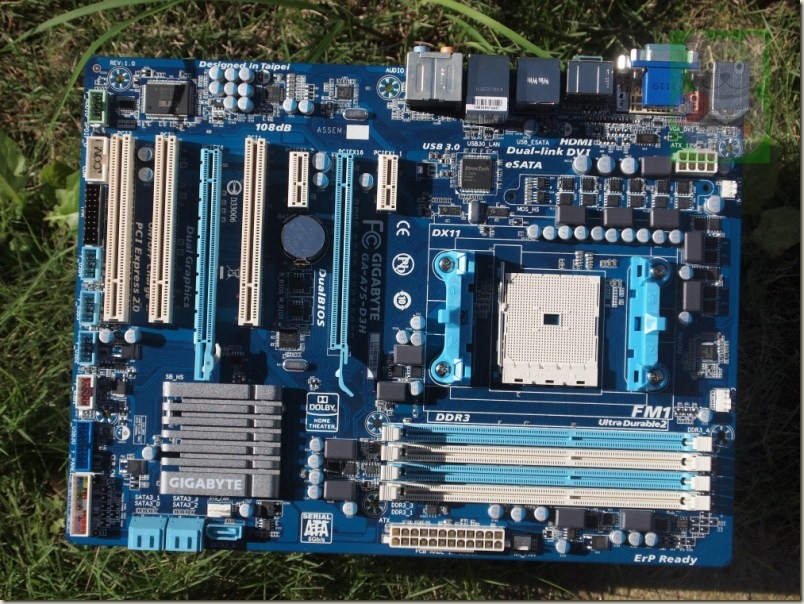

跟熊一起享受日光浴的AMD FM1 Socket GA-A75-D3H主機板。(好多Dual字樣喔)

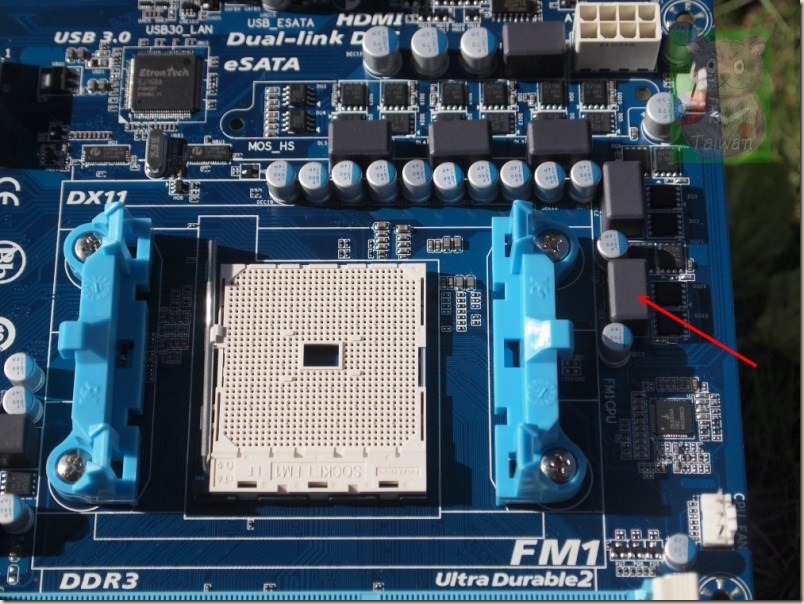

見如上圖、富士康出的Socket FM1，還有旁邊的4+1相CPU供電設計、看吧!跟固態電容一比是不是電感都長大了!

喔!對了、這裡也是8 Pin的電源設計。

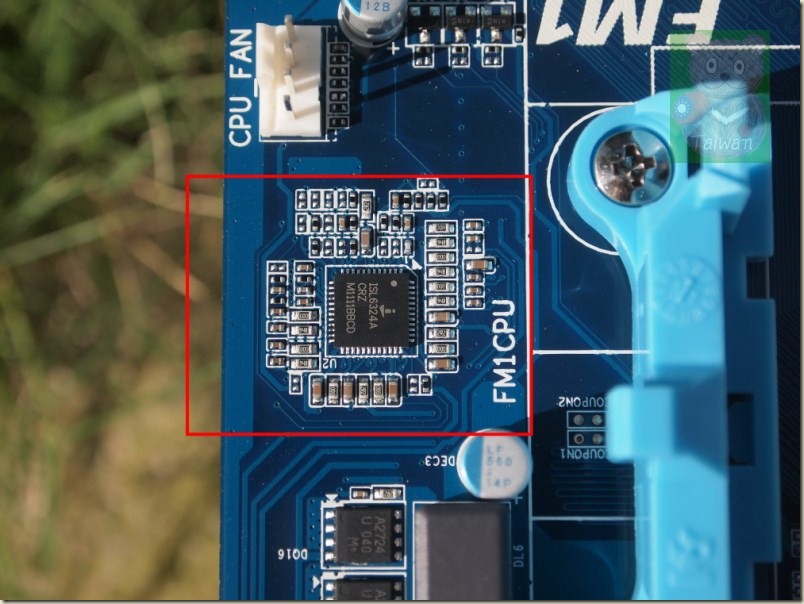

使用ISL 6324A PWM 控制晶片。

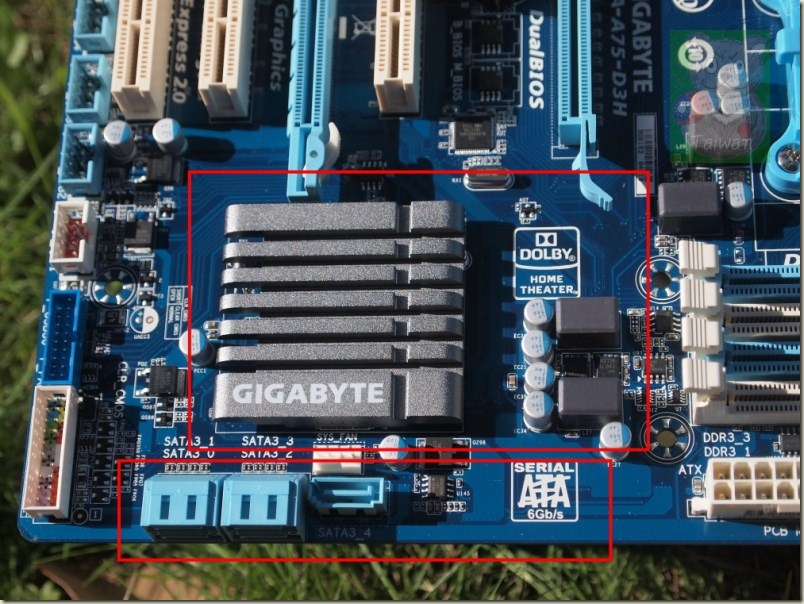

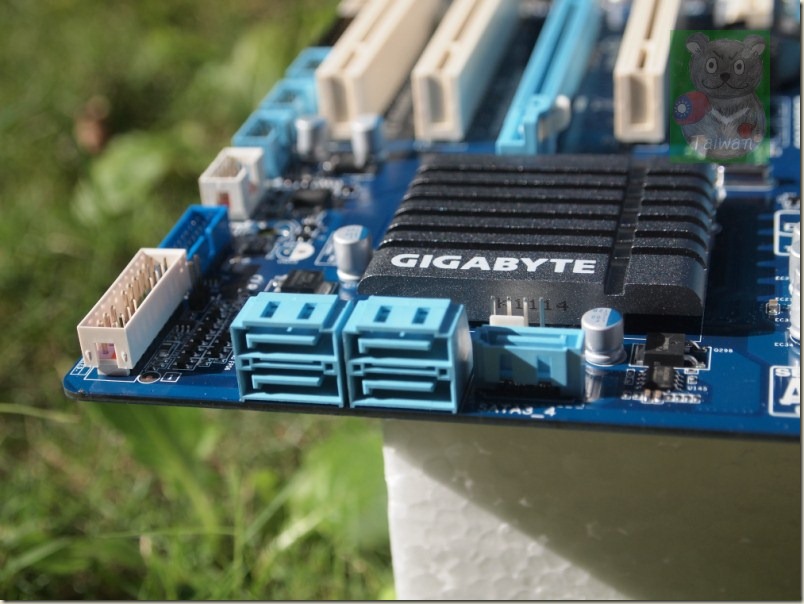

A75晶片本身內建6組SATA 3 (6Gb)、這裡可以看到5組，四個躺著一個站著。A75晶片組同時內建原生4個USB3.0

介面，傳輸速度可高達5Gbps(理論值)，是以往的USB 2.0介面的10倍傳輸頻寬，這裡可以看到一組(兩個)讓您接前置USB 3.0介面用的，另外一組哩?當然是在背板咯、待會瞧瞧。

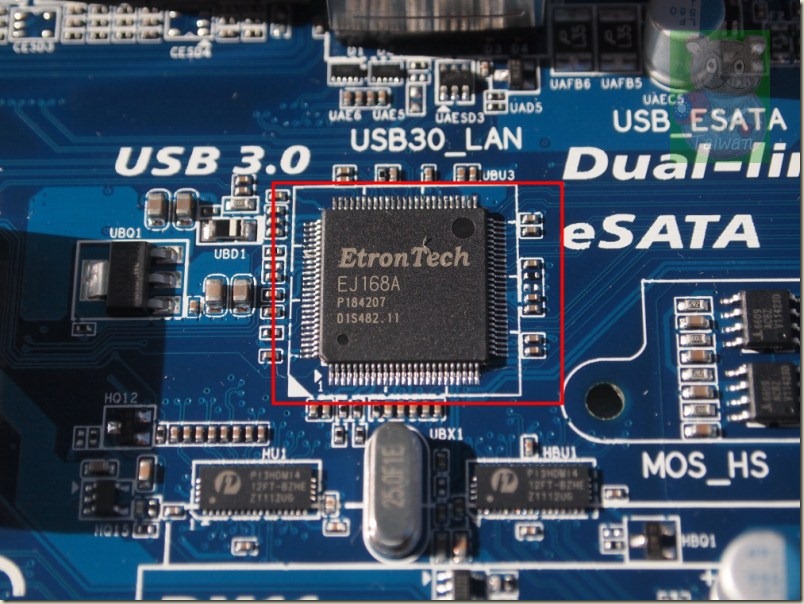

EtronTech EJ168A 這是甚麼?

這是鈺創科技的USB 3.0控制晶片、在2010年資訊月有得獎耶，原來就是加上他、難怪A75-D3H盒側的產品規格中USB 3.0標示6個(三組)，其中兩個由這裡來的。

題外話、鈺創科技(5351)之前在記憶體市場上一直...，現在有USB 3.0控制晶片推出而且或重量級廠商採用、營收與獲利應該不無小補才是，熊要好好地留意與追蹤一下。

Super I/O 與HW監控採用聯陽半導體iTE IT8720F

旁邊是瑞昱半導體的RTL8111E 10/100/1000網路晶片與ALC889 7.1音效晶片(現在音效晶片做得越來越小了)。

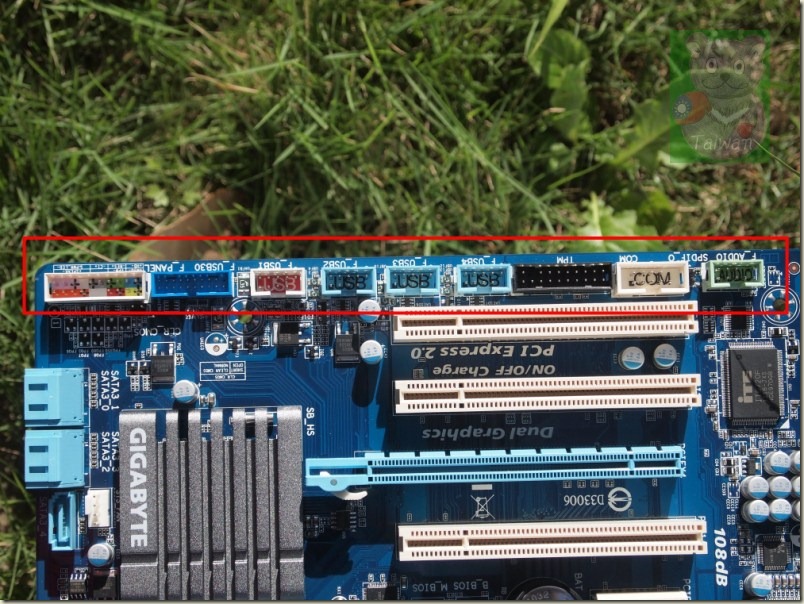

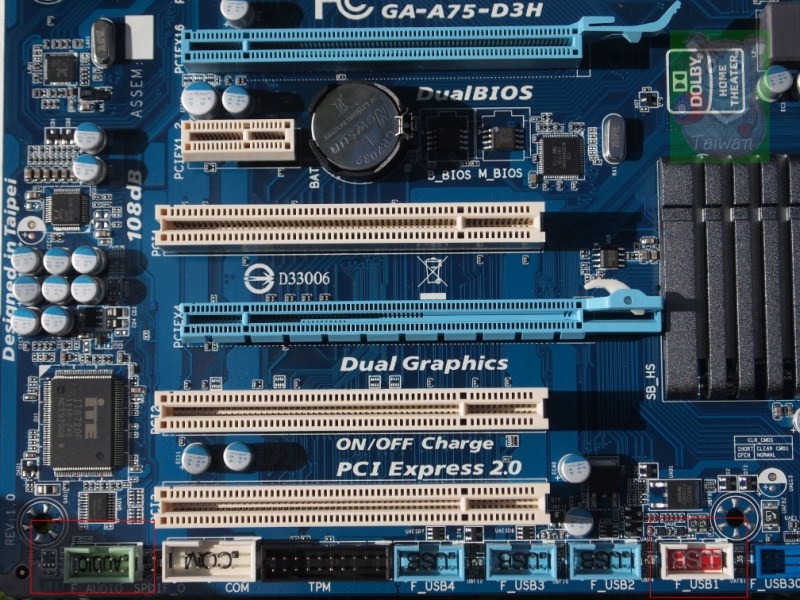

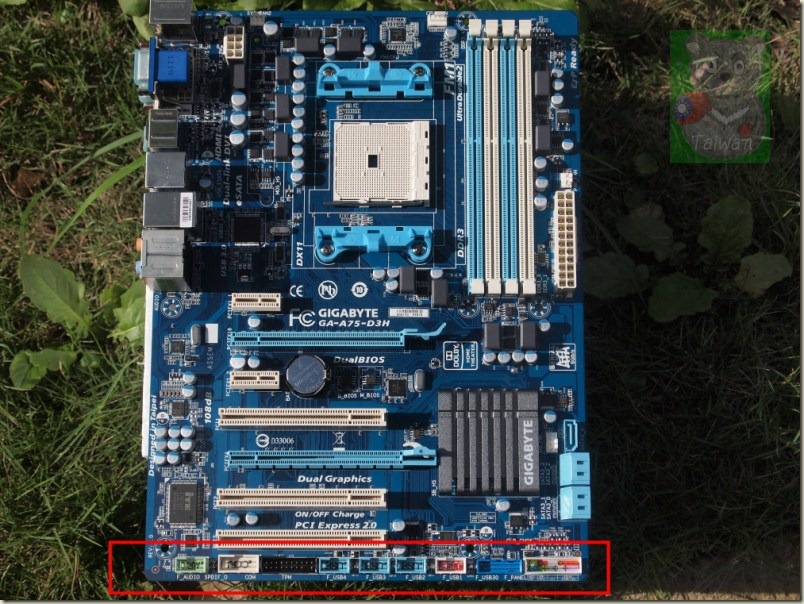

換個角度看一下，注意到了嗎?以前都會擺在音效晶片旁邊、橫在主機板PCI-E16X後端的Front_Audio插槽，Gigabyte設計團隊終於把他設計到主機板長緣端的下緣跟COM Port、

TPM 還有 Front_USB排排站一起了，這樣裝機整線就可以恢復漂亮美觀與整齊了！(當然~你要做整線的動作！)

如先前所講、這張主板的擴充性是良好的，不愧是這一晶片組中的旗艦。

依上而下分別是PCI-E 1X / PCI-E 16X / PCI-E 1X / PCI-32 / PCI-E 4X / PCI-32 / PCI-32 總共七個Slot，這樣PCIE與PCI的擴充都不用擔心不夠、加上這樣的分布與晶片組散熱片的高度以及SATA插槽的設計，應該都不會讓您又再為卡卡擔心啦!

紅色的USB就是充電用的、這裡共四組八個前置USB可以使用，關機前插入其他非紅色標示的USB介面的話、就算關機也會像充電USB Port一樣充電，所以如果忘記哪一組...也沒關係，放心給他用就對啦！算一算光可前置的USB(2.0+3.0)就有五組十個之多耶！(嚇~~~)

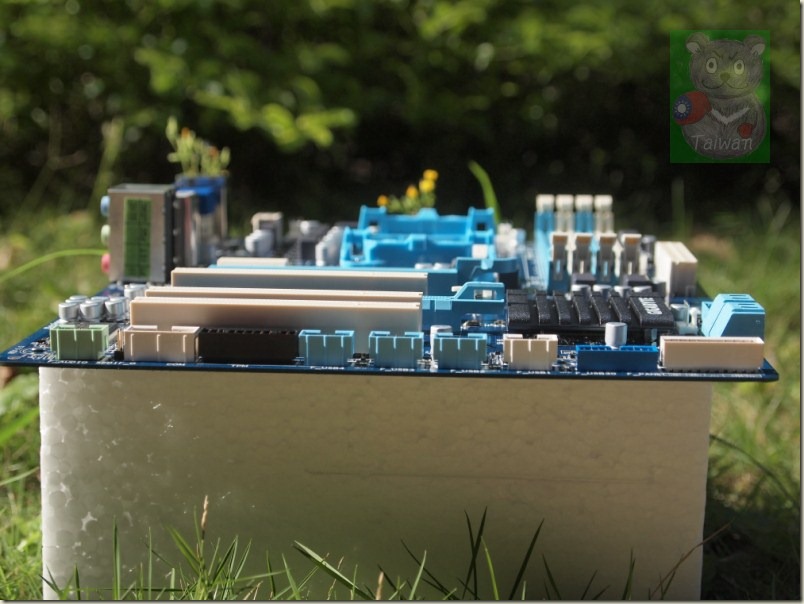

真的平平整整~!

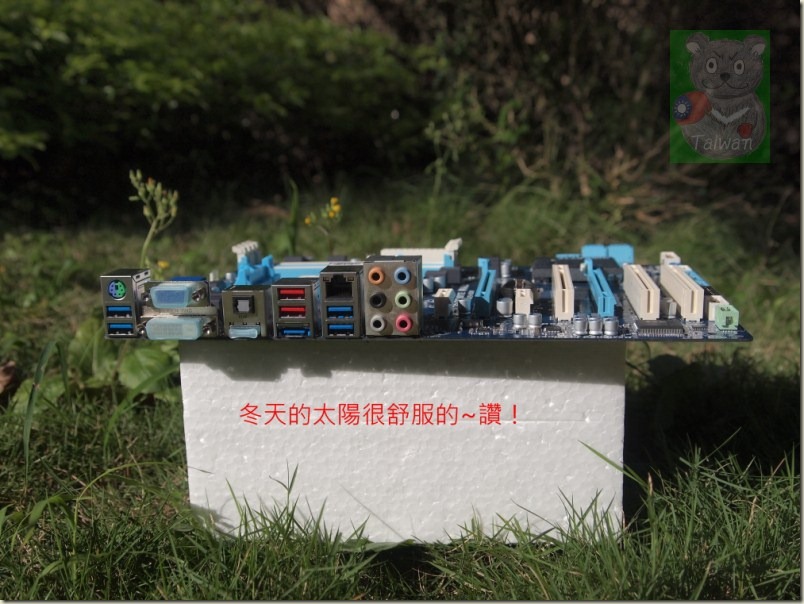

關心後花園啦~!

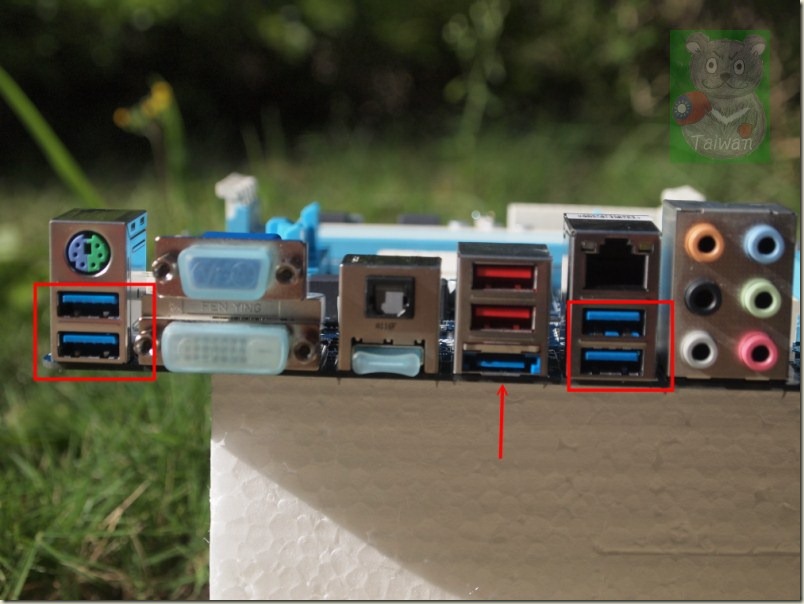

D-Sub (VGA) / DVI / HDMI 還有音訊相關接頭…。

還有PS2 K/M共用、USB 2.0 兩個、USB 3.0 4 個，這個藍色的特殊的eSATA接頭是SATA 3 (6.0Gb)不是SATA 2的頻寬所以不是用紅色或是橘色，剛剛10個USB再加這裡6個，一共12個USB埠(USB 3.0x6 + USB 2.0x10)您用的完嗎?呵呵~！如果下緣的四組USB 2.0中有一組直接設計成USB介面可直接插USB設備，這樣對USB讀卡機的連接或是想內置USB隨身碟類的使用裝置或是直接裸機使用與測試的Power User會不會更方便與讓使用更更多元一些呢?提供主機板設計工程師們參考參考。

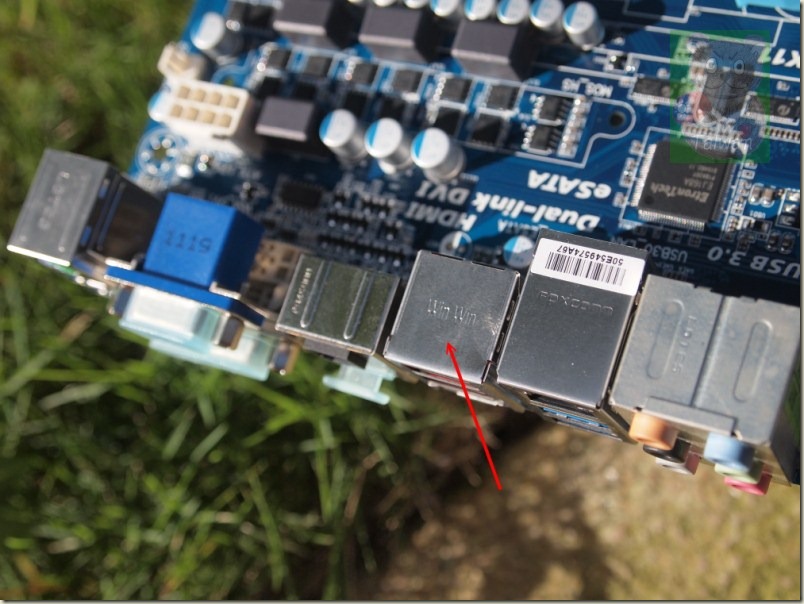

這裡很意外地發現除了常用的Foxconn 與 Lotes 外多了一個 Win Win 製的Connecter 就是剛剛說的特殊的USB 2.0x2 + 藍色e-SATA介面。
