談多層式資料備份架構

由備份觀念聊起到完成多層式資料備份的完整過程分享,包含簡單的Step by Step操作。





以往…在數位不普及的年代,對於重要的相片你會護貝、這是保護,你會多洗一兩張、這是備份,你會多洗幾張分送家人、這是分享,你會多洗一本讓出嫁的女兒帶走…、這是你喜悅與親情及珍惜的表現,也是異地備份的一種,這些通通或部分有做的、就是多重或是多層備份,是很好的資料安全保存觀念。

圖 B01 觀察生活,備份觀念其實不是沒有…只是你做了嗎?或是做了…但是連你自己都沒察覺,尤其是進入數位年代之後。

B01.







^(I)^ 這一篇談備份與提供幾個備份模式參考

時間推演到幾乎全面數位生活的今天,你會為你珍貴的相片、影片、檔案與資料做備份嗎?甚麼是備份?要怎樣備份?如何備份才安全?需要異地備份嗎?雲端備份又是啥?…???你有這麼多問號嗎?

這一篇就來跟大家聊聊備份,分享一下備份的幾個觀念與做法,也做一些備份計畫的模式給大家參考,如果有用就請不吝揀去用,如果你有不錯的方式或想法也歡迎提供熊參考。

這一篇就用閒聊的方式,想到哪就跟大家分享到哪,如果不周延請多包涵與指教。

同時為了讓非專業的家庭與個人使用者與入門的iT使用者也能輕鬆看懂,所以儘量用淺顯的文字描述搭配圖型說明引導閱讀,希望讀者能夠耐心的往下看,進階與專業的讀者就請挑您要的重點參考閱讀。

圖B02 在你的電腦中可能早已有了一些備份的作為,即便是用智慧手機拍照,在霎那間已經備份一份到雲端去了。

B02.

這時候即便手機遺失、記憶卡故障,你都不用擔心剛剛的珍貴瞬間會消失,只要從容的去維修、或購賣新的記憶卡就好了,這就是有”備份”的好處。







^(I)^ 備份對你並不陌生

從事資訊工作歷25載,此期間接觸電腦使用者無可數計,但對備份有積極觀念與落實者確屬少數,一般均認為只有中、大型企業與公家機關及研究機構有此需求,在以往或是如此,因為資料的形式使得一般小型與微型企業及家庭以至個人”很難”去備份,但時至今日,幾乎全面化的”資料數位化”情形之下,誠懇的呼籲只要是數位設備使用者,請記得對自己的重要資料一定要備份,因為數位化形式的資料的備份只是”舉指之勞”,建立好屬於你的備份計畫之後,動動手指頭您的資料就可以安全的被保護與保存起來,記得前面分享的文章中提醒過大家有些珍貴的人生歷程與紀錄是沒辦法重來的,公司的數位資產也是如此。

圖B03 即便是智慧手持裝置,自動默默地與您主動的也進行了一些備份,所以才讓您覺得智慧與好用。

B03.

即使是行動手持裝置,都會利用雲端來備份你的一些基本資料,或是自己接取像DropBox等雲端儲存空間,還有利用Wifi無線進行個人電腦間的資料傳輸,還有無線硬碟、無線讀卡機,當然如果你自己有做基本的有線連接進行資料同步,那你肯定具有健康的資料備份觀念。

所以備份工作其實你應該都做過,也有概念…只是數位化之後…你或許是太相信”電腦”了,或是自然地忽略了。

前面提到的相片例子、智慧手機與無線手持裝置的例子,回想一下你有(還)做過哪些?這是生活上的例子。

傳真機曾是所有公司行號不管大小都要用的商用設備,當你收到傳真資料之後只要是重要資料,公司都會要求另外影印一份作為備份、尤其是熱感式傳真紙,對!這就是備份。還有在非數位年代那時,銀行會將重要的資料另外複製一份存到不同地方的檔案資料中心保存,這是異地備份。這些是商用上的例子。

圖B04 還記得去年分享過這些幫助個人與SOHO做備份的傢私嗎?因為數位化再加上善用儲存裝置,就不用再找大倉庫保存文件了,只要一個小角落就好。

B04.

是的,前面提到的”很難”去備份,是因為當時的資料形式屬”實體”,一張紙看來沒啥,但一堆紙就要租用倉庫,所以公司沒有一定規模就很難就地備份,更別提一般家庭。即使後來可以藉由掃描工具將書面資料數位化,但是”工具成本”與”人工成本”及”儲存設備”成本,這些都是很難讓人養成與落實備份的原因,所以當聽到公司資料庫毀損、論文檔案遺失或無法讀取、小朋友0歲到十幾歲的珍貴成長歷程…,哀號也挽回不了這些重要資料,有些可以重KEY的還算有救…但是成長歷程只有一次是不可能2234再來一次的。所以提醒大家,備份真的很重要。







^(I)^ 你應該慶幸活在數位年代的現在

你應該慶幸活在數位年代的現在,現在環境成熟了,備份只要動動手指頭。

沒錯,現在因為電腦與數位及智慧手持裝置大量與成熟的使用,很多資料的原形就是”數位形式的資料”,數位相片、PDF格式的合約、WORD形式的論文、檔案形式的統計數據、連簽保險還有辦手機都用數位手寫簽名就知道應用有多成熟。

還有網路環境的成熟;回想以往,要做異地備份,首先要接專線…其他設備就不用說了,哪像現在的頻寬大、再大、繼續大與網路協定與機制的成熟,還有雲端儲存的發展,讓異地備份的網路成本與難度降低非常之多。

儲存裝置的多元與大容量低價格也是讓備份不再頭痛的重要因素;看過硬碟博土分享的這張圖嗎?是的…這時候硬碟是用堆高機來搬的,而且容量小的可憐,價格高到可以買超跑還有找。

圖 B05 1956年的第一顆硬碟,容量只有4.4MB(Megabyte),對就現在1~2張數位相片大小的容量,可是高度比人高、價格比車貴,還要用堆高機來搬才搬得動。

B05.

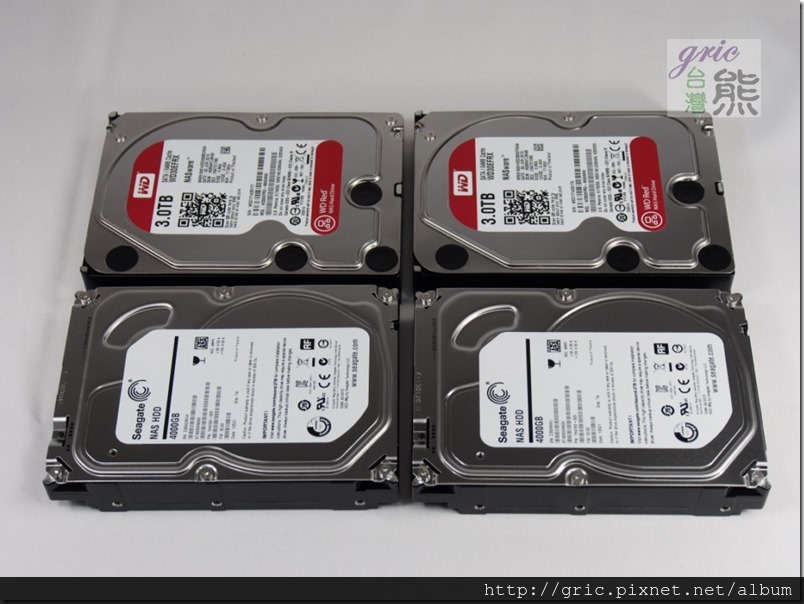

圖 B06 現在儲存裝置專用硬碟(NAS HDD)容量都算TB了哩,重量都五、六百多公克而已! (圖中前排為剛上市的SEAGATE NAS HDD ST4000VN000 4TB、後排為熱騰騰剛出廠才到熊窩的WD Red WD30EFRX 3TB NAS專用硬碟。)

B06.

慶幸現在的硬碟基礎至少都是GB為單位,市售應該都是HDD 500GB(SSD 60GB)以上了吧,而價格都是兩張小朋友有找。所以資料載體的成本也降低,保存容易度也相對提高,現在應該沒有人再用容易發霉的錄音帶來保存歌曲,相信錄影帶應該也沒人用了,相信連用磁帶TAPE保存資料的應該也不多見了。

當然還有硬體介面技術的成熟讓儲存裝置更好用;以備份的角度來看,隨身不可或缺的USB隨身碟(大拇哥)、隨身硬碟、桌上型外接硬碟、DAS、NAS…還有為了保存資料而在電腦裡面多裝的硬碟,加上前面提到的雲端(硬碟)儲存,這些包含儲存載體或是另外裝入儲存載體的成熟儲存裝置因為穩定性的增加可靠度的提升操作難度降低,加上使用的便利性也是促成”彈指完成備份”的重要關鍵。



 ( 請點擊下方 >> 繼續閱讀 下一頁 )



^(I)^ 備份

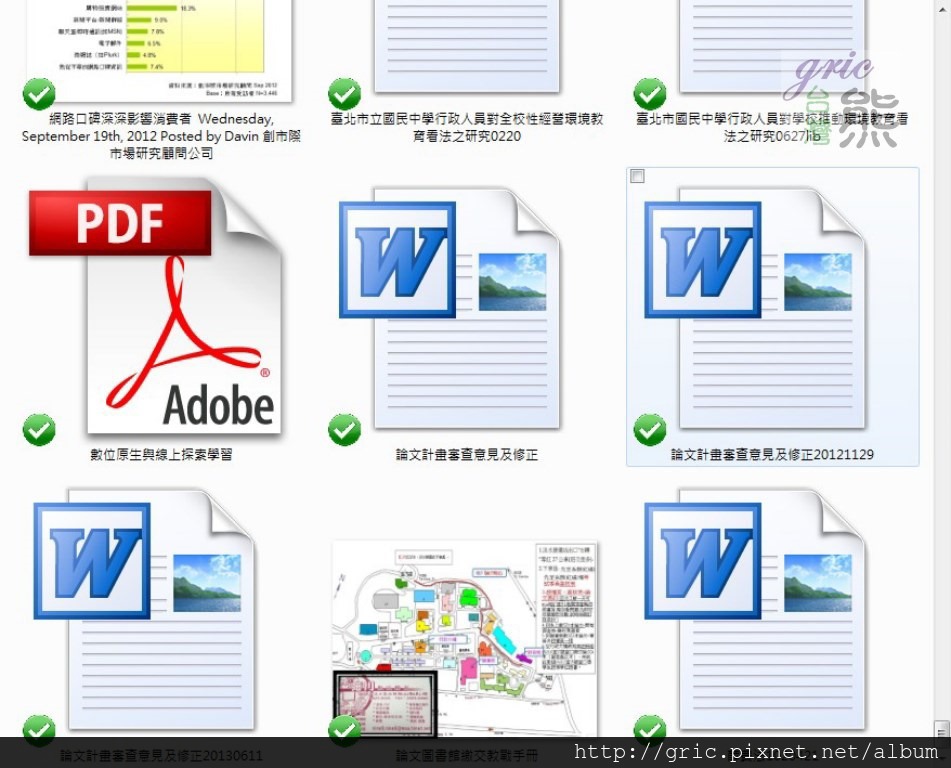

把一個檔案複製在同一個目錄下(改個名稱)這是備份(Backup)?這應該算是副本(COPY)吧!通常用在檔案修改之前,典型的例子就是訂單填寫還有論文修改,先將原版本複製一份、然後修改檔名,再做內容修改,或是以備萬一改錯時可以由未變更的檔案作為救援之用。對啦!廣義來講這也是備份,有做總比沒做好…,但是版本的控管會是一個管理的議題。

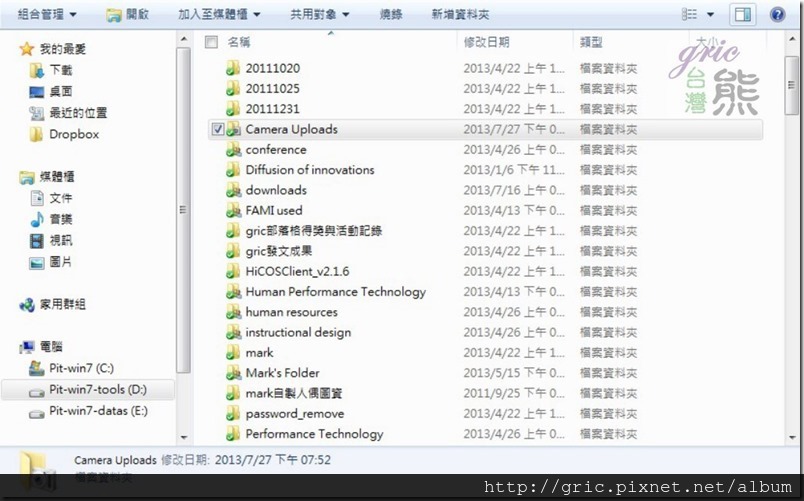

圖 B07 很多人都以為再COPY一份在同一目錄下就算是備份了,也是啦!但是基本上這應該稱為副本(Duplicate)更為正確,當文件匣(目錄)刪除,這個同目錄下的文件不管幾個,都會一起被刪除的。

B07.

那將該檔案複製到另一個目錄下是備份嗎?喔!這就比較具體了,即使你還是只想避免被誤改的話。但是與前述同理、放在相同的磁碟槽(例如D:)中的資料,即便是在不同的文件匣中,只要這個磁碟被格式化(Format)或是分割表(Partition)被刪除,這些不同文件匣(目錄)裡的檔案也是一樣會一起消失,所以也許你做了不同目錄下的文件備份,但如果像這裡所舉的例子,那很明顯你的備份其實風險很高,是不算成功的備份方式。

那由C槽(C:碟)複製到D槽(D:碟)呢?這樣的備份概念又更具體了,不過這會有硬體安全上的疑問,試問…你的C與D是同一顆硬碟還是不同的硬碟?

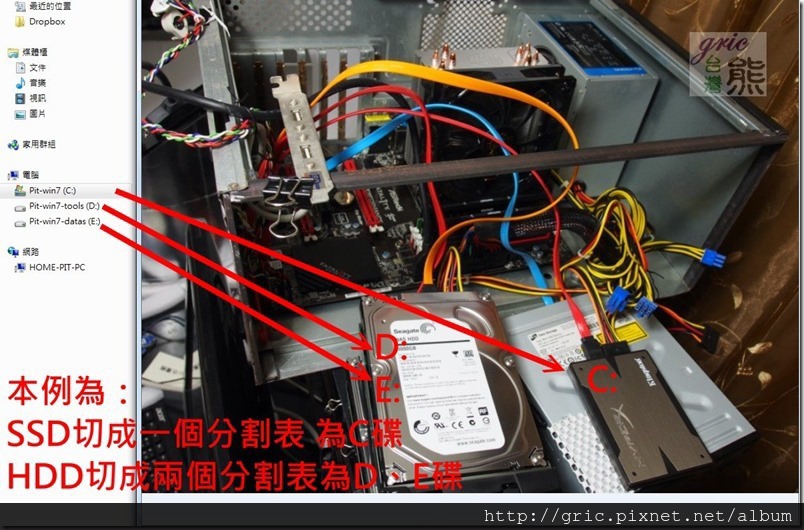

圖 B08 不同的磁碟機”代號”不代表就是”單一的實體硬碟”,一顆實體硬碟是容許被切割(Partition)成數個分割表,而每一個分割表再賦予它邏輯磁碟名稱代號,而這就是C:、D:、E:…,若單一一顆實體硬碟被分割成單一分割表,這時候該磁碟機代號就足以代表是單一一顆實體硬碟,如圖所示。

B08.

若屬同一顆硬碟,那當硬碟實體故障時不管檔案是同一目錄或是不同分割下的其他磁碟代號但仍是同一顆硬碟的話…資料仍然會”烏有去”(台語..消失如雲煙之意)。所以隨身硬碟流行不是沒有道理,這時候機內硬碟的C槽存一份、D槽存一份,外接的不同實體硬碟存一份,多重備份的概念就出來了,當然有些資料的特色與特性或是基於”多重素材(儲存載體材質)”的考量,另外增加CD/DVD/BD DISC的備份也是多重備份的好想法,只是碟片的保存也是新課題。

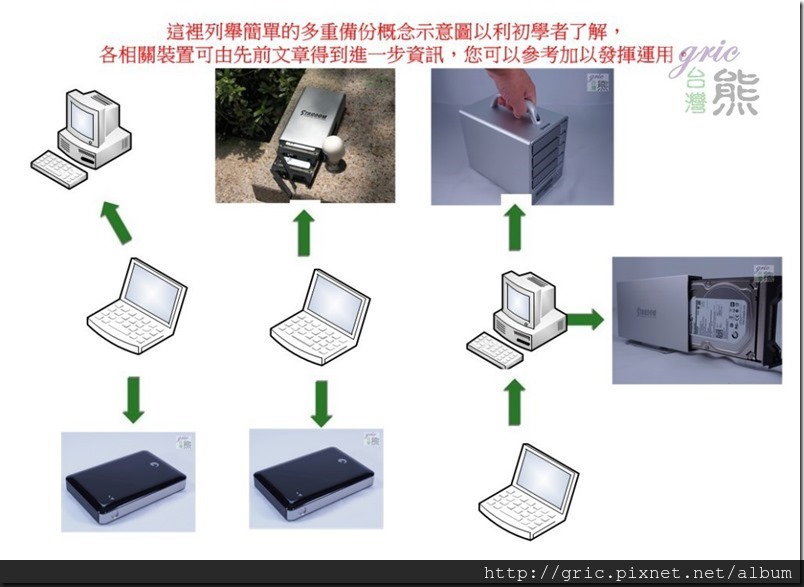

圖 B09 個人一樣可以(也需要)做多重備份,只要是看資料的重要行來決定要怎樣的多重就是了。

B09.

這例子中除了主機內有一份資料,再利用GR-3630做RAID-1的備份,因為RAID-1的特性就是一份資料儲存在兩顆不同的實體硬碟上,這樣就已經是基本的多重備份了,如果再加上遠端或是雲端也備一份就是更完整的的多重備份作為。

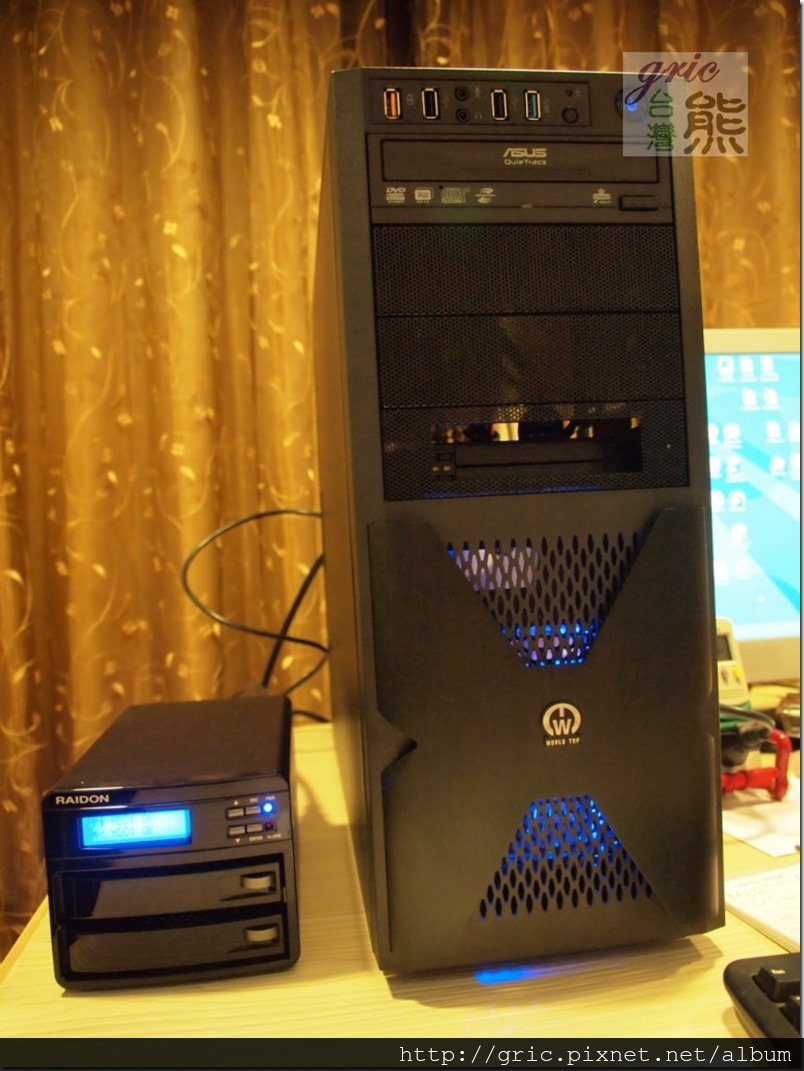

圖 B10 當然像筆電常常利用一顆外接硬碟來備份資料,這樣也是備份。

B10.

備在不同的兩顆硬碟,這樣都可以達成多重備份的目的,確保資料的安全。

圖 B11 這樣應該對備份的概念具體,也了解多重備份的具體安全作法。

B11.







^(I)^ 多重備份再進化

多重備份再進化,利用軟體與儲存設備可以讓備份工作”儘量”被落實。

以個人來講多重備份似乎就夠用了,但是常常自己手動拉來拉去…,是的!可能就會拉錯…、待會再做…、忘記…,這時候就可以借重儲存裝置內的功能或所附備份軟體、外接硬碟附的備份軟體、第三方付費或免費軟體,利用前述的設備與工具來達成你的多重備份作為。

這裡舉兩個例子,一個是之前分享過的SEAGATE BACKUP PLUS外接硬碟所搭配的DASHBOARD備份軟體,這比較適合個人與行動商務人士使用。

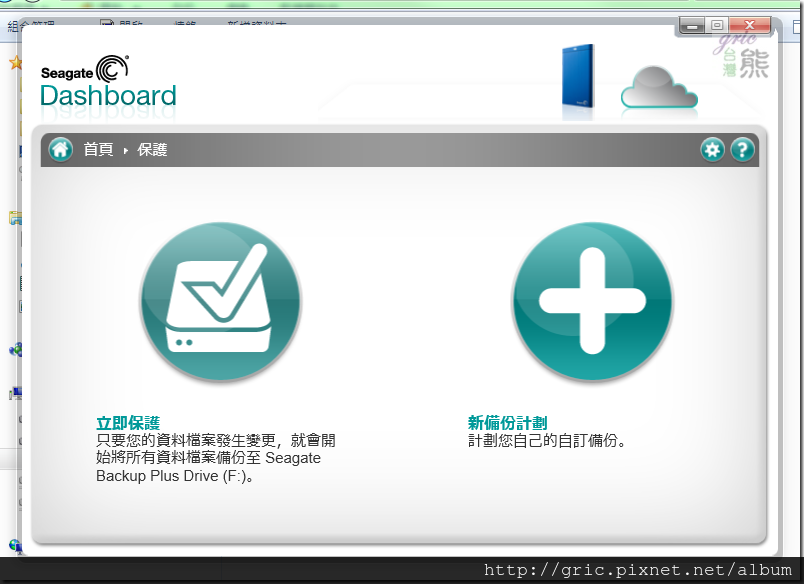

圖 B12 透過DASHBOARD不只可以備份機內資料,連Facebook、flicket、YouTube的影像資料也可以備份起來。

B12.

數位人生要軟硬協調相互配合才能安心-Seagate Dashboard讓你Peace of Mind !

另一個是華芸配合ASUStor NAS所推出的備份軟體,這適合的面相比較廣,功能也符合商業上的使用。

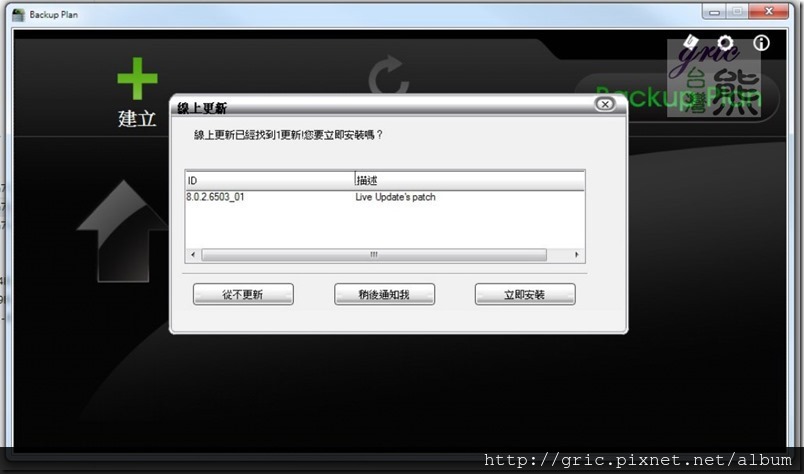

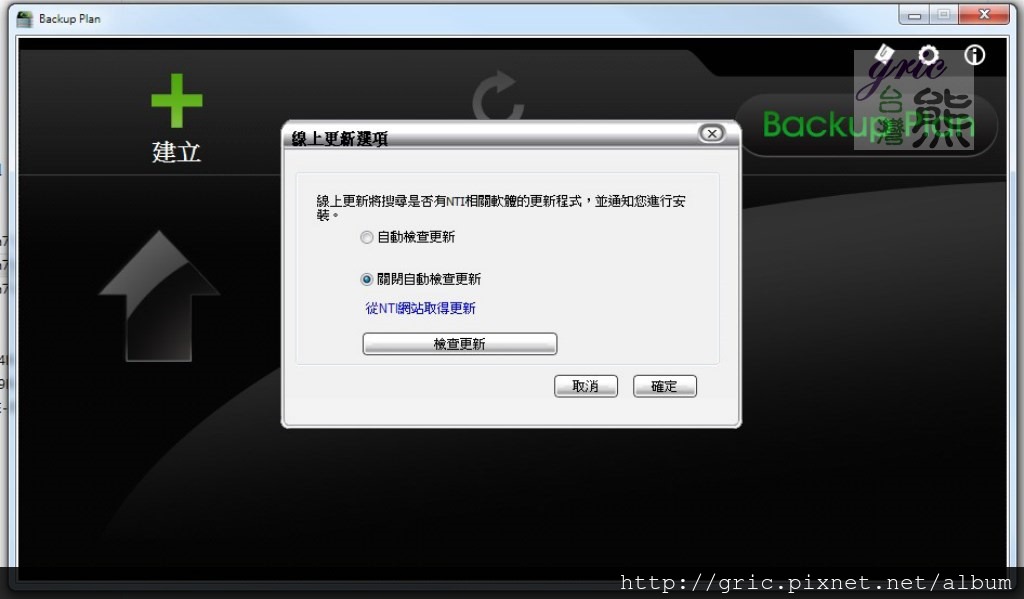

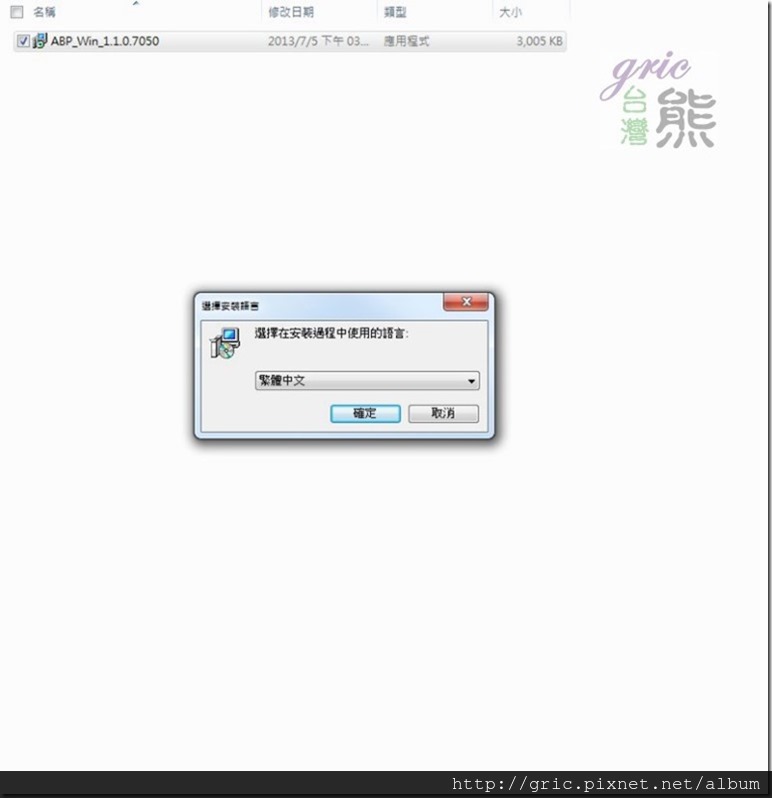

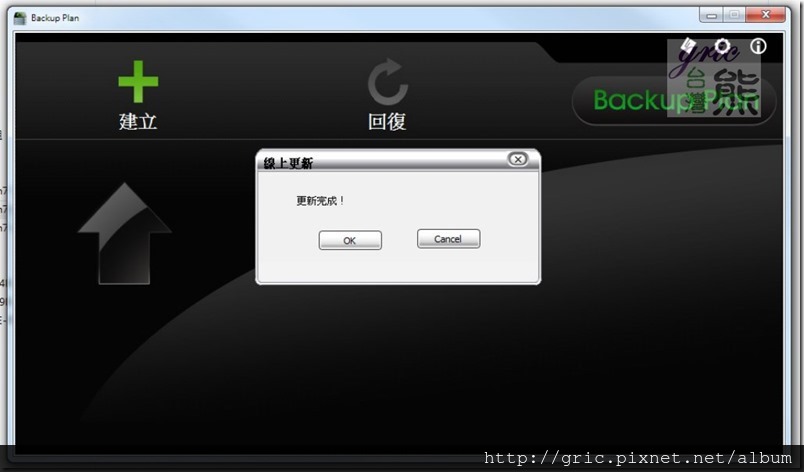

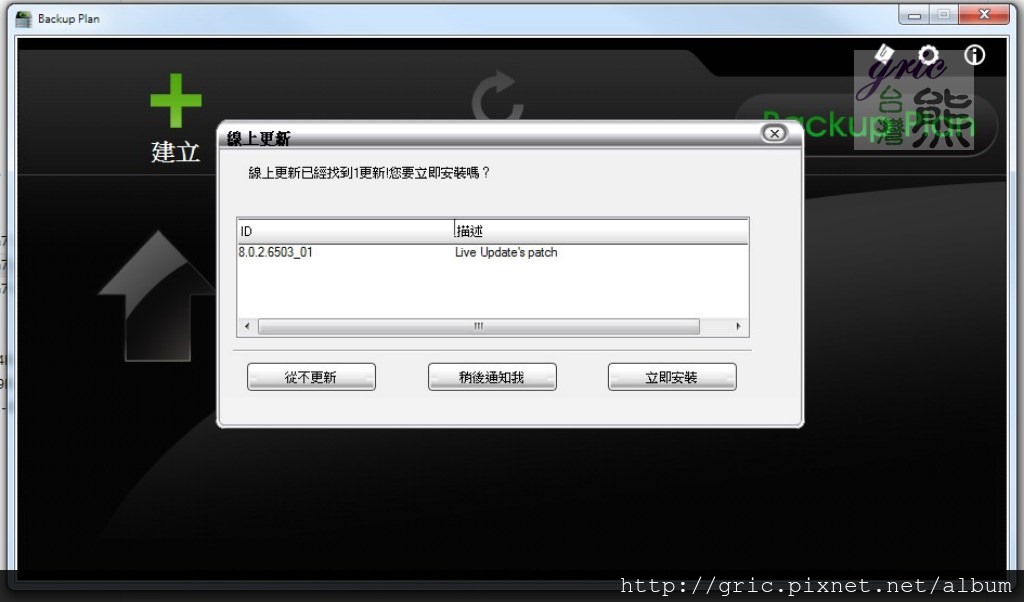

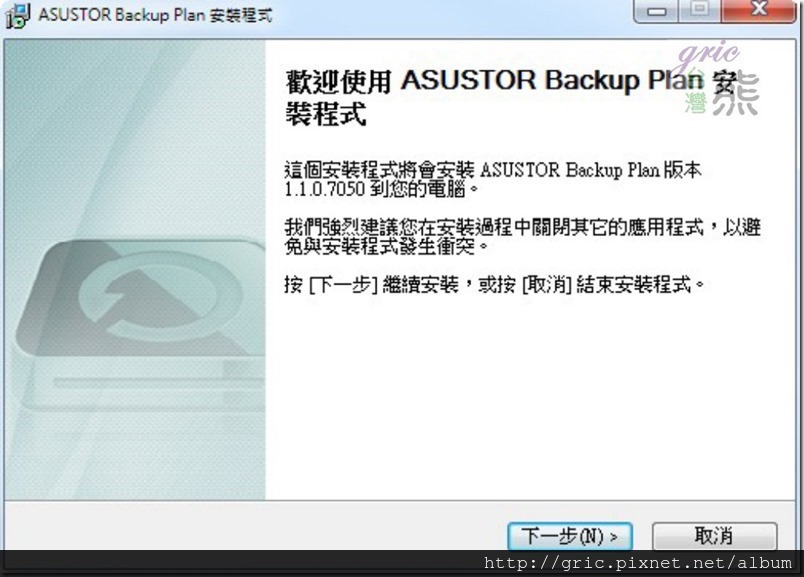

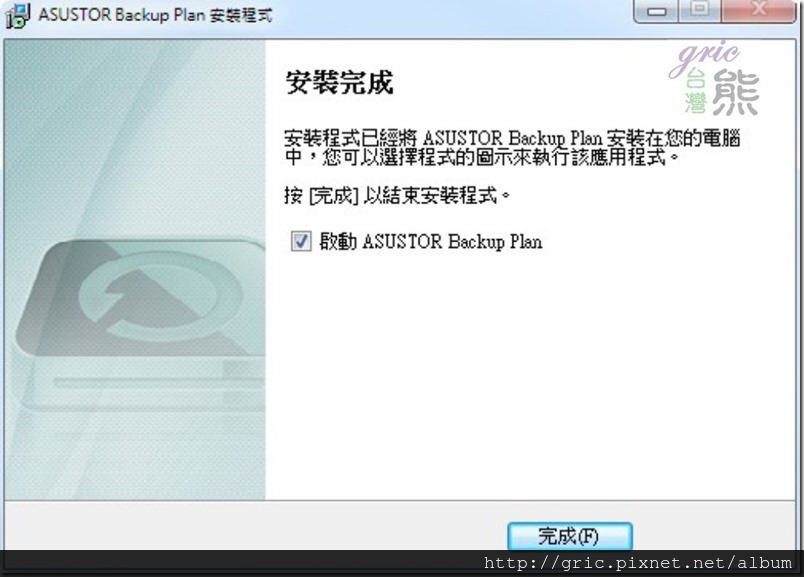

圖 B13-B20

B13B14B15B16B17B18B19B20.

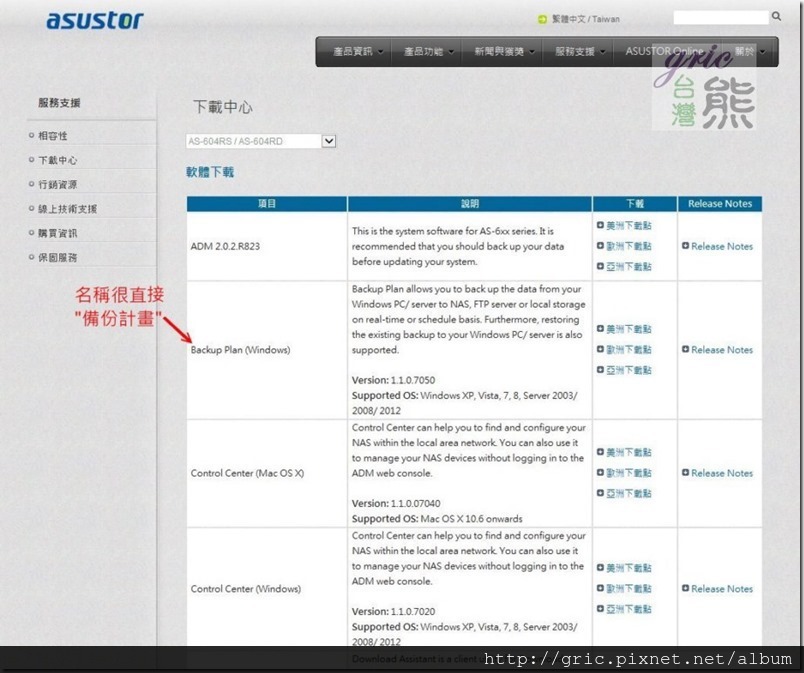

上面就是ASUStor NAS搭配的免費備份軟體下載與安裝的過程,使用上的優點就是利用簡單且明瞭的畫面與指引協助使用者進行一次性、週期性、甚至是同步的備份計畫,這在稍後的實機測試中再來簡單示範;華芸的Backup Plan備份計畫這軟體支援Windows XP、Vista、7、8、Server 2003、2008、2012,還可以幫你將PC或是Server的資料備份到NAS,連透過FTP方式備份到FTP SERVER也是沒問題的,優點多多,當然還有跟SEAGATE DASHBOARD一樣是免費的這個優點,不用再額外花錢去買第三方的備份軟體來建立你的備份計畫。不用多花預算,只要善用他並建立你的備份計畫並確實實施就是進化的備份作為。







^(I)^ 多層式備份觀念

依前面的分享觀察,多重式備份對一般人應該就足夠了,只要確定落實,同時兩份資料損壞還是有機會,但是三份、四份資料同時全毀…,如不是天災那你要去簽樂透了,因為機會真的不大。但是對資料重要到絕對不能有絲毫賭一把機會的機關、公司、行號、機構與”家庭及個人”(熊相信全面數位化生活的現在,家庭與個人還是會有非常重視資料保護的使用者存在。),這時候多層式的備份與結合異質、異地的備份就很重要了。

用底下的圖簡單的說明,簡單多層式備份、多層式結合異質備份、多層式結合異地備份與混和式多層式備份。



※簡單多層式備份

多重備份與多層式備份的定義,其實界線並不是那麼一翻兩瞪眼黑白分明,尤其式簡單式多層式備份。多重備份的環境中也可能就具有多層式備份元素在裡面,若以資料備份流向(過程)作為主角的時候,有時候只是將設備換個”角色”,這樣就可以因為角色的差異就可以讓多重與多層之間的關係產生變化。以下列圖式為例做一些說明。

圖 B21 行動外出的多層式資料備份示意圖。

B21-行動外出的多層式資料備份示意圖.

這一個例子就是簡單的多層式資料備份,一般以為要固定的地方,有機櫃或是好多空間與硬碟才能進行多層式備份,其實不然,一如前面提到的越重要的資料備份層數可能要相對提高,所以對外出(外派)工作的工作者來講,資料備份一直都是個不輕鬆地心理壓力。

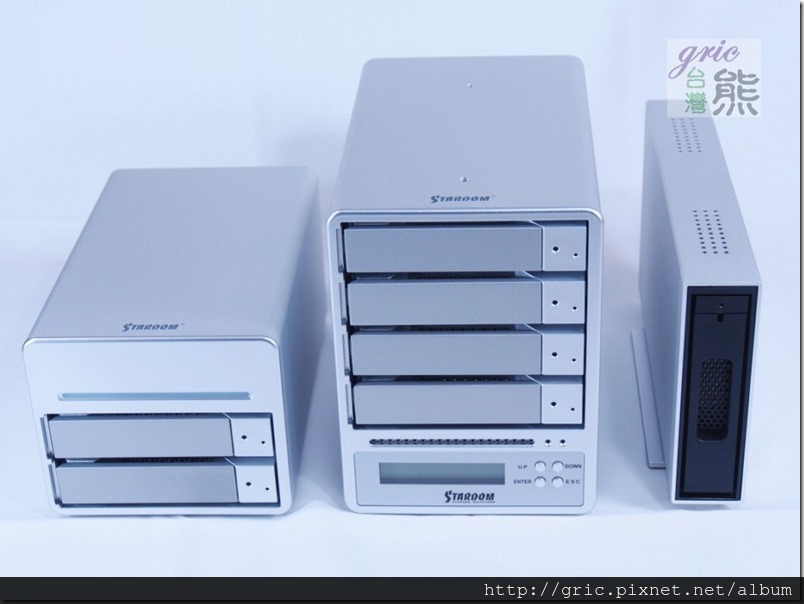

一般都會帶個隨身硬碟作為二次備份,但外接碟的備份能力僅止於自身,所以由NB算過來也就是一層的備份而已,但是如果選對設備其實外出也可以安心備份資料的安全感,以上圖為例、利用STARDOM MR2-WBS2搭配2顆2.5”的硬碟,組成RAID-1來使用,當筆電把資料備份進來的同時MR2-WBS2也即時地將資料由第一顆硬碟備份到第二顆硬碟,達到簡單多層式備份的效果。鏡頭拉遠一點,如果由前端的資料輸入源來看,資料的備份過程就是:相機/攝影機/外接硬碟 筆電(儲存一份) → STARDOM MR2-WBS2 (HDD 1 → HDD 2)。有時候之間的差別只是在資料備份過程中的”循序層別”。

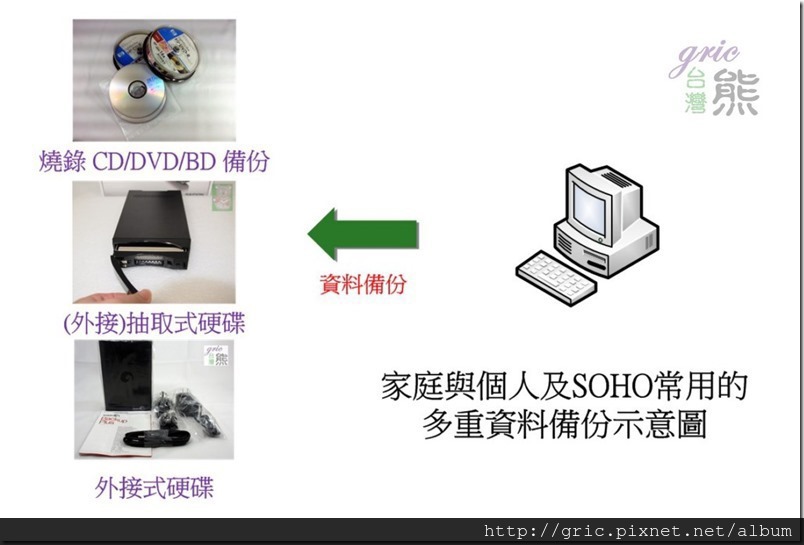

圖 B22 家庭與個人及SOHO常用的多重資料備份示意圖。

B22-家庭與個人及SOHO常用的.

這是典型的多重資料備份,相信很多人都很熟悉,但應該也發現這樣的備份是沒有循序、流向與階層的備份過程。在這一個例子裏面也帶入一個新的名詞,就是”異質”備份,這裡的異質指的就是硬碟與光碟片上的材質與特性不同,運用不同的材質特性進行備份其實在iT領域行之多年,大型主機慣常使用的磁帶機、光碟櫃、磁碟陣列…,這些往往搭配使用就是為了能夠提高資料的安全被儲存。



※多層式結合異質備份

前面有提到”異質”,這個詞不一定是用在材質不同這個方向之上。還記得網路發展初期嗎?光網路就有所謂的異質介接,這不是單指型式不同的有線網路與無線網路之間的橋接而已,其實光有線網路就有銅軸電纜線與雙絞線這樣的異質網路介接的一段歷史與經過。所以拉回現代,以無線來講常用來傳輸網路資料資訊的就有WiFi無線網路與3G無線通訊網路(2G、2.5G、4G-WiMAX、4G-LTE…),雖然這兩個都是無線上網但是卻是不同”質”的無線上網,一般人容易搞混就順便在這裡提一下。…好~回題。

所以以前一個例子,如果將圖中間的GT1650抽取式硬碟換成(或是加入) MR2-WBS2而且是採用RAID-1方式運行,那這就成了熊口中的簡單多層式結合異質備份。不過現在是Big Data的時代,海量資料撲天漫地的蓋過來,再加上資料是要應用的,不是存起來就了事。對於巨量資料要能善用,所以家庭與個人及SOHO的多層式結合異質備份,應該是如下圖所示,結合多功能NAS的使用,除了充分利用NAS的儲存與備份功能之外,還利用NAS對雲端儲存(例如:DROPBOX)的支援,連帶將雲端的資料也進行備份,所以如下圖所示。

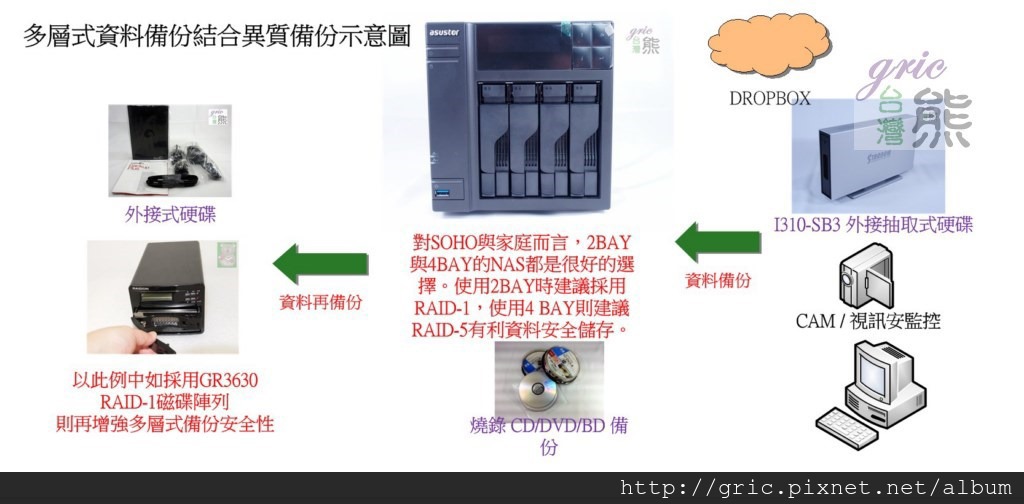

圖 B23 設備換一下安全性跟著層級的提升資料的儲存安全更安全。(圖中左邊可以為二選一)

B23-多層式資料備份結合異質備份示意圖.

在NAS後面再增加外接式硬碟來進行多層式資料備份,如果同時改採RAID-1或是RAID-5等磁碟陣列,那這樣有讓資料的安全更上一層。

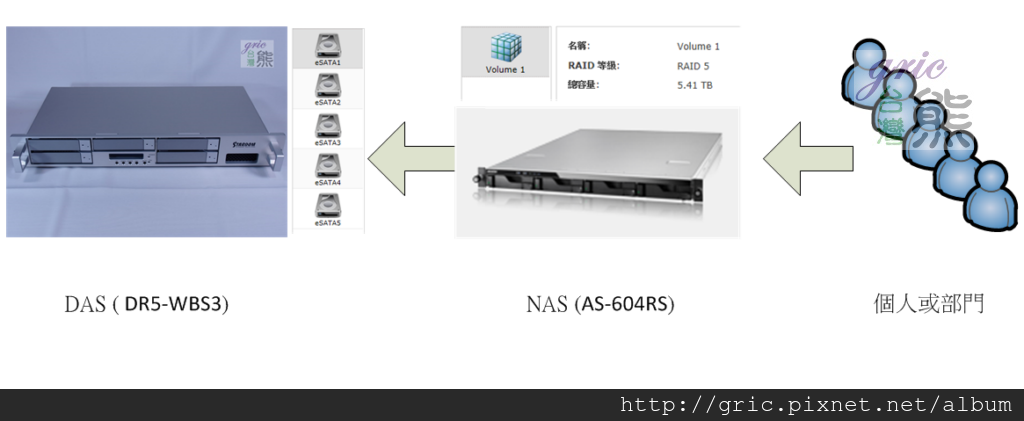

還記得之前分享過的文章中在NAS結合DAS的應用或擴充的前置蒐集性備份與後端分類性備份的應用方式嗎?這兩種都是適合公司使用的多層式資料備份的作法如圖B24、B25所示。當然在家裡要像公司這樣分門別類的作備份也行,選用具有支援Port Multiplier功能的AS-604T/AS-602T NAS再搭像是RAIDON GT-5630這樣的多碟硬碟外接盒就可以了。

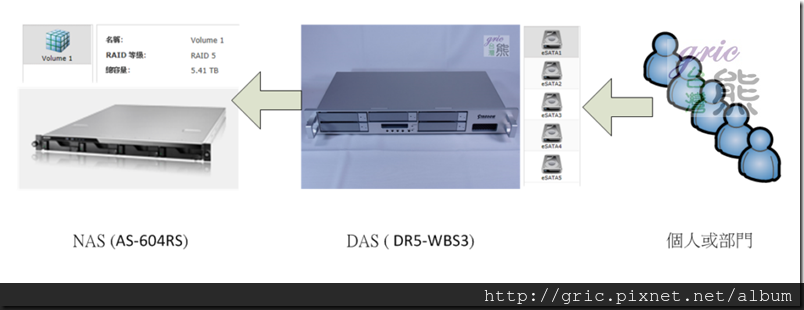

圖 B24-B25 進退有據、運用有彈性的機架式NAS+DAS的整合運用方案分享!

B24B25.

不過多出來的這一層資料備份,是有救命與彈性用途的,只要你選對磁碟的格式。基本上大家都會擔心NAS萬一故障怎麼把裡面的資料拉出來使用。基本上在ASUStor的NAS系列經過熊的實測,只要再拿一組NAS然裝上去就可以無痛繼續使用。但是如果是NAS裡的硬碟故障了…那該怎麼辦?這時候後端接的硬碟就發生效果了!如果您後端的硬碟是使用Windows可以直接支援的NTFS/FAT32等格式,那就直接將資料硬碟拔出來透過像是iTANK i310或是GT1650這樣的外接盒就可以直接接到Windows平台上來讀取與使用,這樣就不用擔心和燒屁股了。救完急之後,買新硬碟然後重建NAS,再把資料存回去就一切搞定。

不過…有時候,有些事情就是會有那麼一點複雜,不是通通擺在一起就可以解決的,甚至應該說分開放才是上上策。像這一次軍中發生的不當意外管教事件,關禁閉關出人命,要調閱監視器的畫面…真是要命,調不出來就算了,還被認為是手動刪除,雖然真相到底如何熊也不清楚,所以不敢妄加揣測,但是後來因為有異地備份到戰情中心(室),所以至少有了禁閉室與戰情室兩份紀錄可以來做為比對,這就見證了資料安全儲存與備份的重要性。



※多層式結合異地備份

既然這麼重要,那來看一下多層式資料備份與異地備份作結合的參考做法。

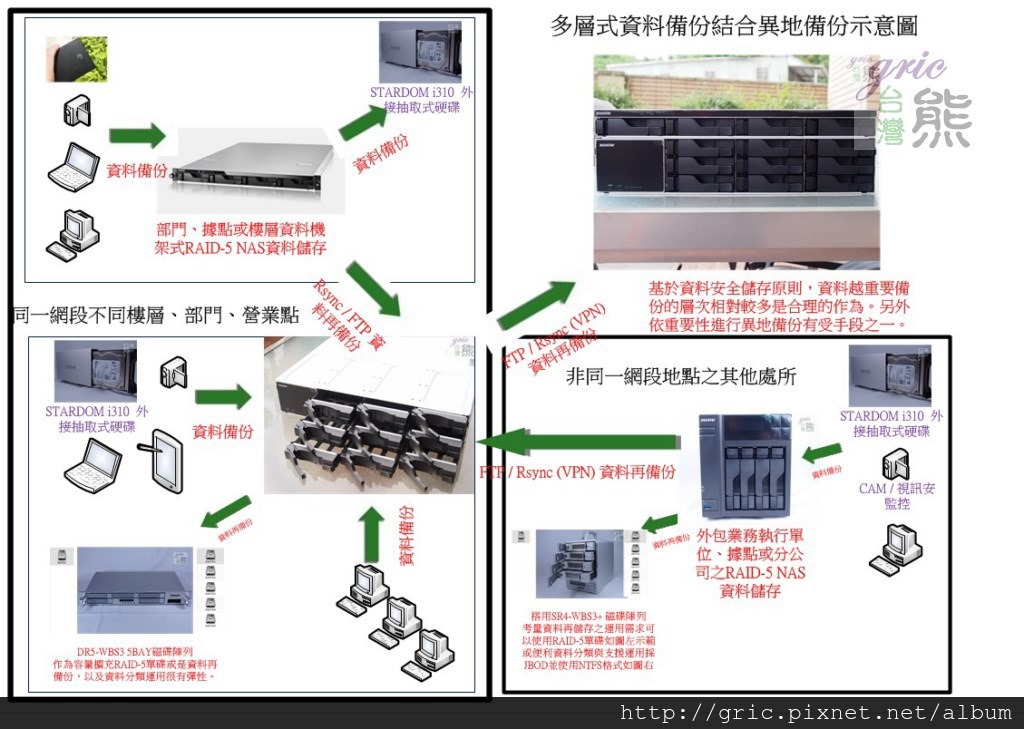

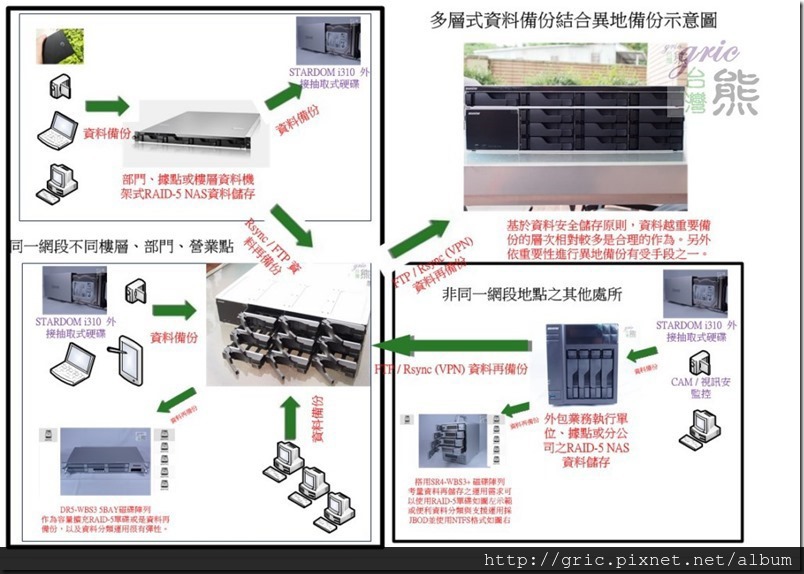

圖 B26多層式資料備份結合異地備份示意圖

B26-多層式資料備份結合異地備份示意圖.

1.左邊的大方塊是同一網段同一地點,上下兩個小方塊代表不同樓層或部門。

2.左上的小單位採用ASUStor AS-604RS作為”單位的儲存中心,單位同時利用STARDOM iTANK i310外接硬碟和搭配硬碟來作為”再備份”(必要時也可以成為資料輸入窗口),除上述備份外同時將資料利用Rsync或是FTP方式備份到下方的總公司資料儲存中心(這裡以Asustor AS-609RD為例)。

3.右下角是”非同一網段與非同一地點”之分公司或外部營業點,本身以ASUStor AS-604T作為資料儲存中心,同時搭用SR4-WBS3-PLUS 磁碟陣列進行資料之再備份。(考量資料再儲存之運用需求可以使用RAID-5單碟使用如SR4+左側示範;或便利資料分類與支援運用採JBOD並使用NTFS格式如SR4+右側,這就如同圖B25的作法。)

另外再透過FTP / Rsync (VPN) ,將資料再作異地備份至總公司的AS-609RD NAS裡。

4.左下角就是總公司(或區域性總公司)的角色,使用Asustor AS-609RD作為(總)資料儲存中心,同時搭配STARDOM DR5-WBS3做另一層的資料再備份,此同時基於安全考量再透過FTP / Rsync (VPN) 資料再備份至右上角不同地點的資料中心或是所謂的國際營運總部。

基本上基於資料安全儲存原則,資料越重要備份的層次相對較多是合理的作為。另外依重要性進行異地備份有效手段之一。



※混和型的多層式備份

看過以上三種備份模型,還記得前面提到的雲端儲存、雲端備份、異質備份…,那混和型當然就是把這些結合起來運用,有些總公司沒有其他機房可以做異地備份,那雲端就是他最好的也是不得不的異地、異質備份選擇咯!

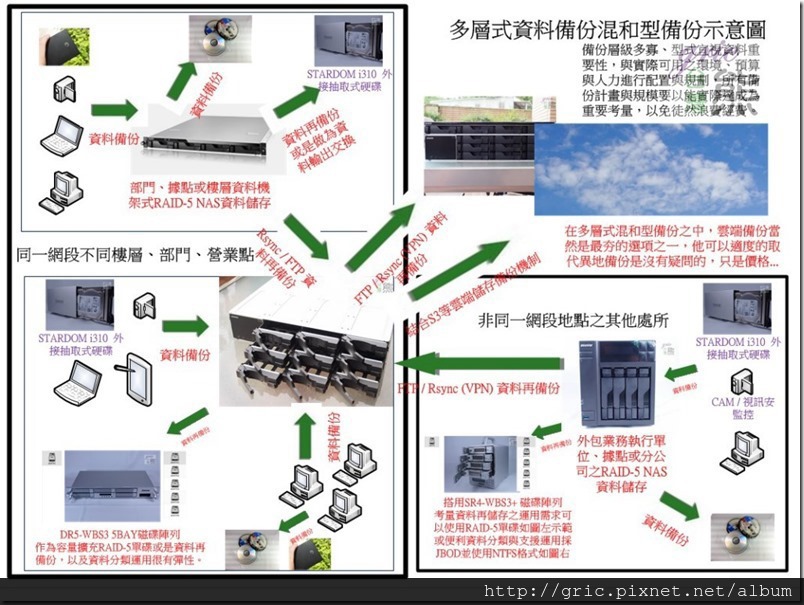

圖 B27多層式資料備份混和型備份示意圖

B27-多層式資料備份混和型備份示意圖.

在多層式混和型備份之中,雲端備份當然是最夯的選項之一,他可以適度的取代異地備援是沒有疑問的,只是價格就要自己合計合計。當然也有公司是異地備份與雲端備份都做的啦,就看資料的重要性與公司的財力咯!

※單元小結

總而言之,備份層級多寡、型式宜視資料重要性,與實際可用之環境、預算與人力進行配置與規劃,所有備份計畫與規模要以能實際達成為重要考量,以免徒然浪費經費。

到這裡備份的概念,應該很具體了吧!

坐而言不如起而行,所以熊自己用手邊的設備實際的進行操演一遍,確認有設備可以這樣實際執行,也可以做為您的參考,重點還有施作的時候可以用哪些資源來協助完成,或是有發現哪些需要注意的地方可以讓大家預先做為參考與進行預備及預防。

接下來就是實機測試的部分截圖與操作示範,這裡就儘量不再做太多說明以免圖文過長,事實上也確實簡單看圖就能了解。





( 請點擊下方 >> 繼續閱讀 下一頁 )





^()^部分實測操作過程與相關功能位置截圖

實際測試當然就是先介紹一下測試的平台,及其規格。平台就是圖B08看到的半裸測平台,規格:

ASRock FATAL1TY H87 Performance Gaming主機板

PATRIOT DDR3-2400 8GBx2

Kingston HyperX SH103S3-240G SSD

Windows 8 64位元企業版

另外就是測試環境說明:

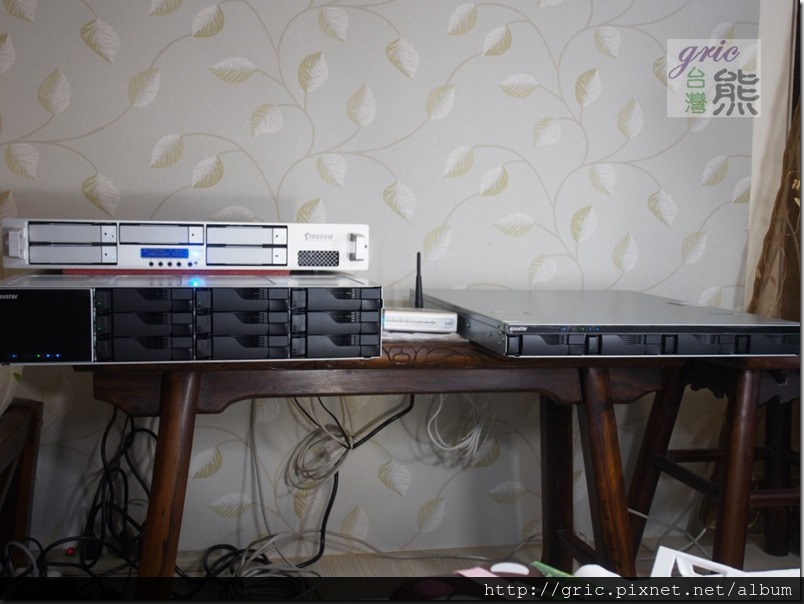

圖 B28 左邊是ASUStor AS-609RD+STARDOM DR5-WBS3、右邊是ASUStor AS-604RS,置於同一網段(AS-609 / 192.168.1.240,AS-604 / 192.168.1.140)。

B28.

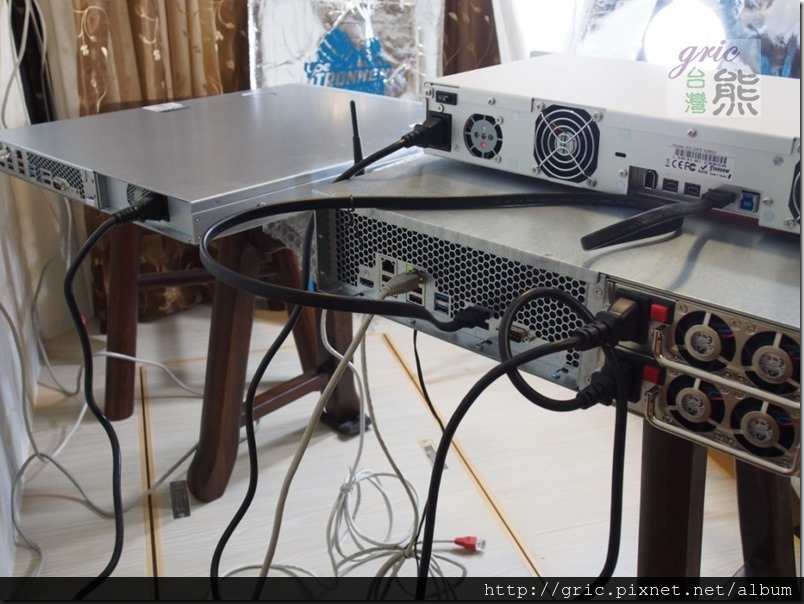

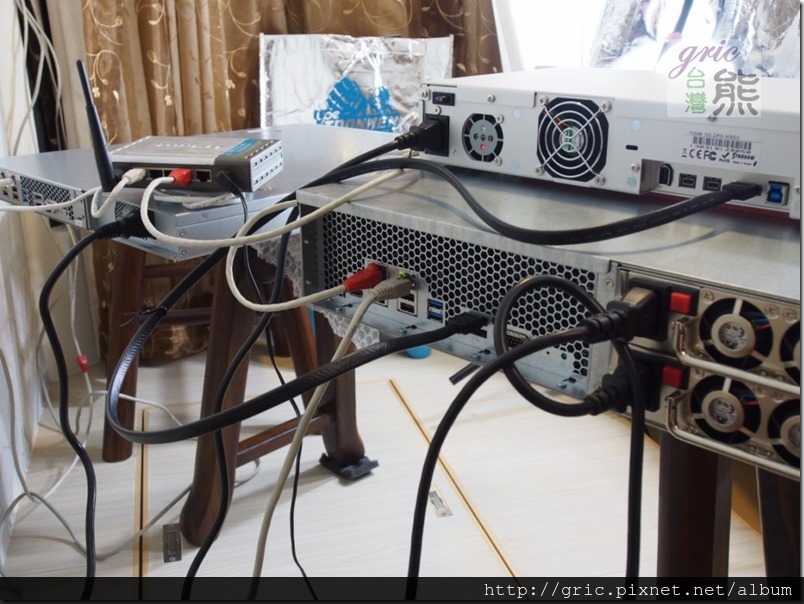

圖 B29 後方接線

B29.

圖 B30 ASUStor AS-609RD與STARDOM DR5-WBS3採用eSATA方式連接

B30.

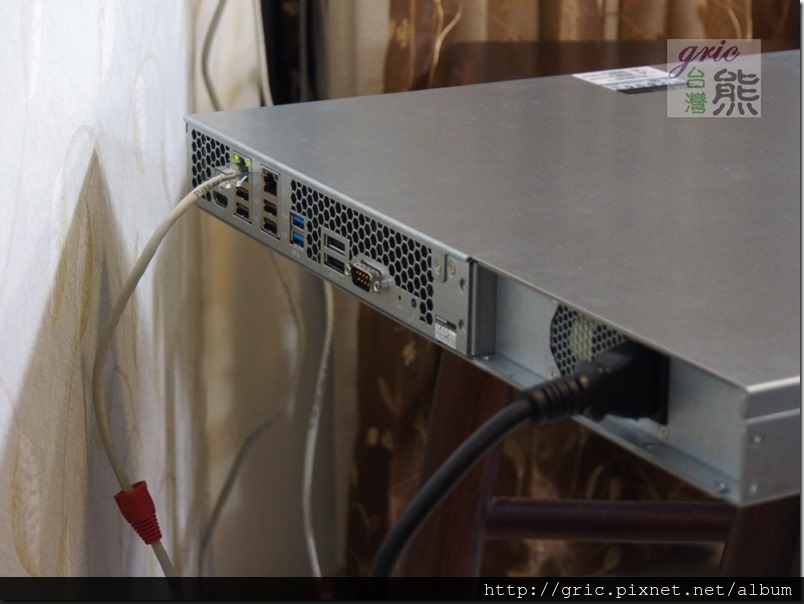

圖 B31 ASUStor AS-604RS 接線就這樣

B31.

圖 B32 採用Rsync時如怕過大資料備份會影響正常網路資料的傳輸,可以另外接一組Switch Hub,善用這兩台NAS的另一個網路介面。

B32.

但是本次實地操作均以圖B29方式的連線進行操作。

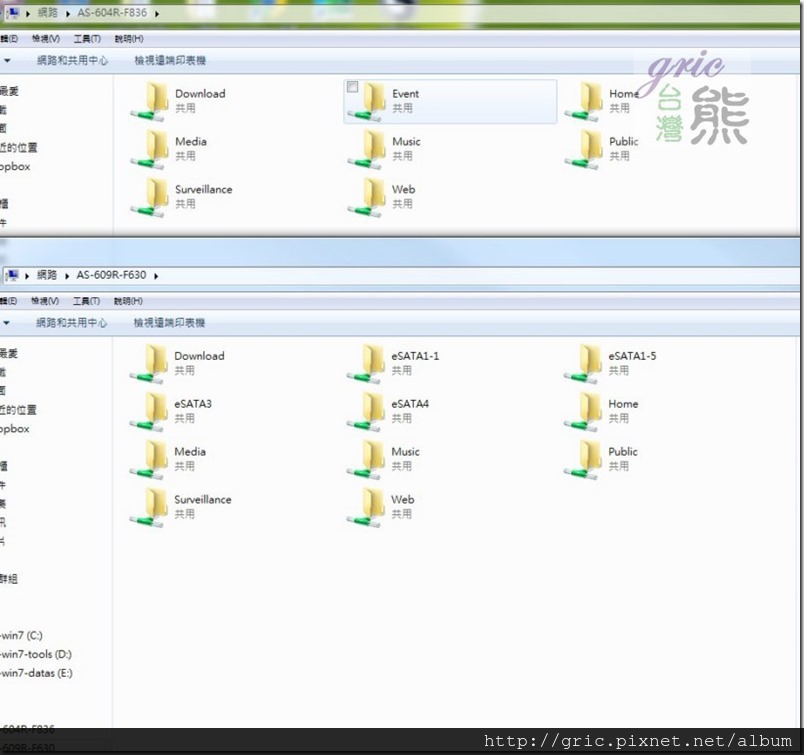

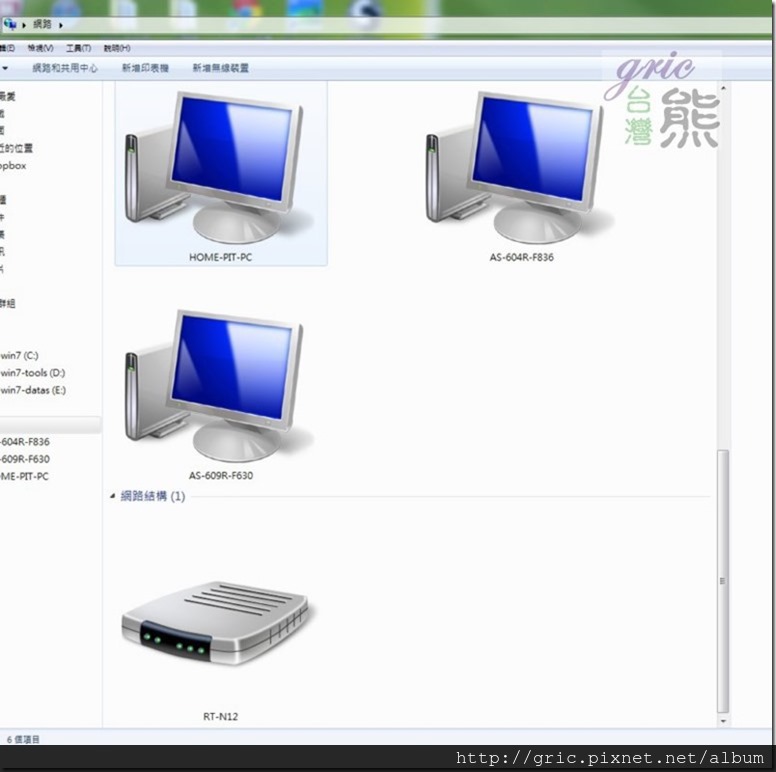

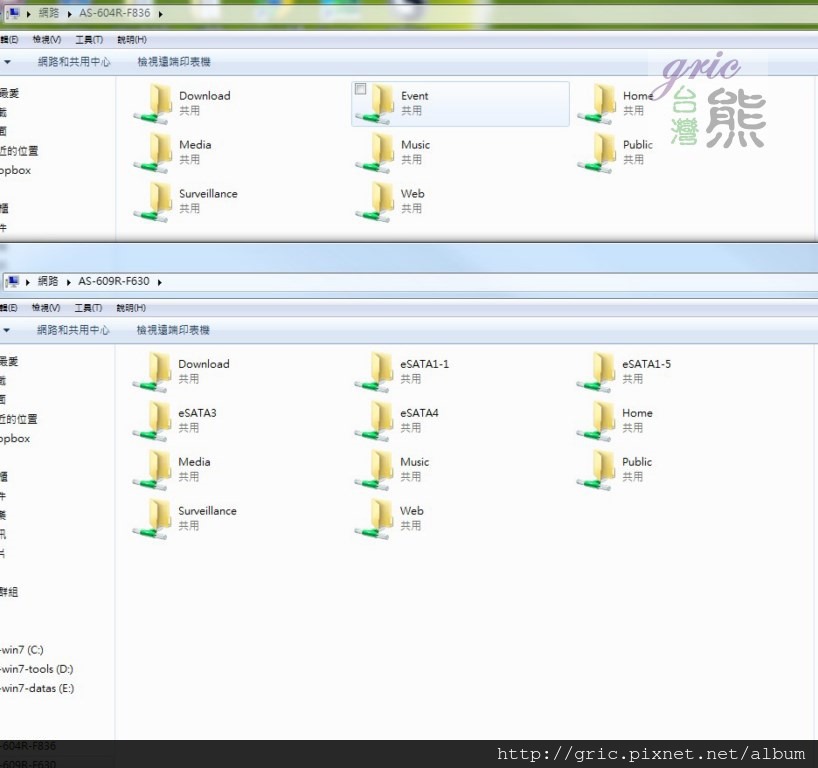

圖 B33-B34所以透過網路芳鄰可以看到這樣的畫面。

B33-網路芳鄰-604-609B34.

由B34圖中可以看到eSATA1-1…eSATA4…就是DR5-WBS3裡的硬碟。

接下來就是實兵演練一下,部分過程Step by Step,部分過程截取相對應的功能位置做為須執行時之參考。



※備份與多重備份

首先是利用華芸提供的Backup Plan軟體進行PC到NAS AS-604RS (AS-604RD)的備份操作:

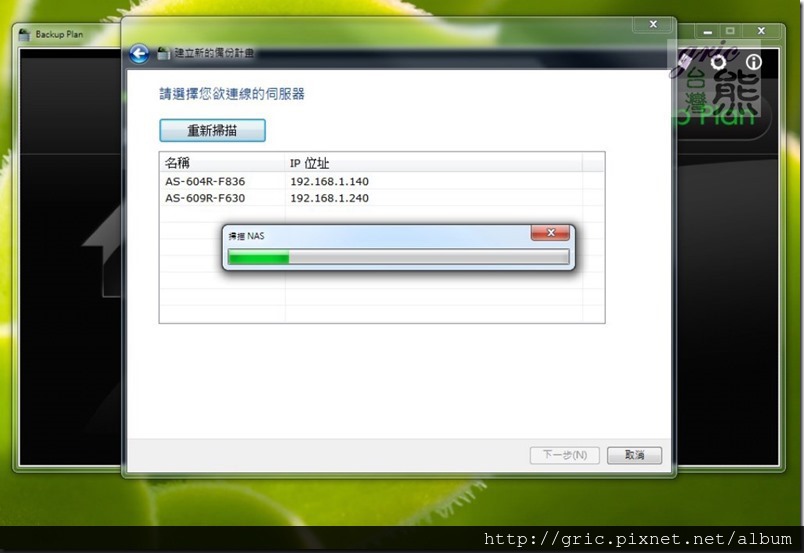

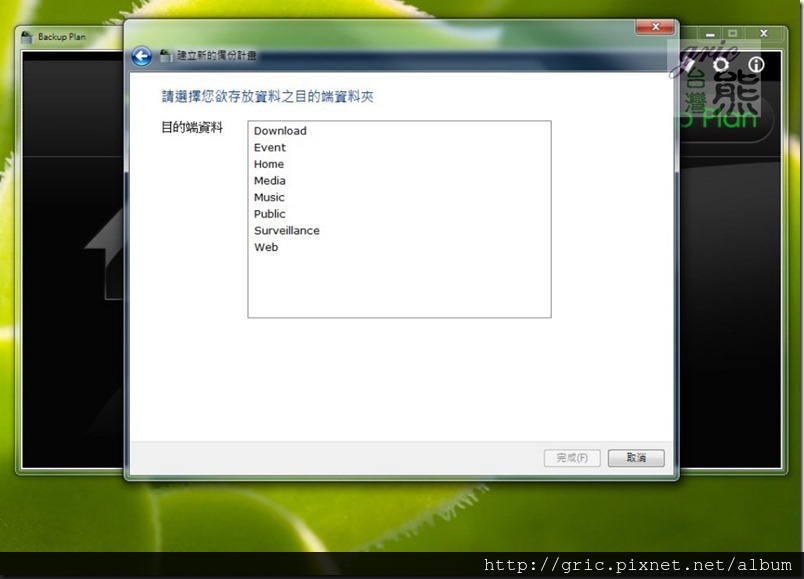

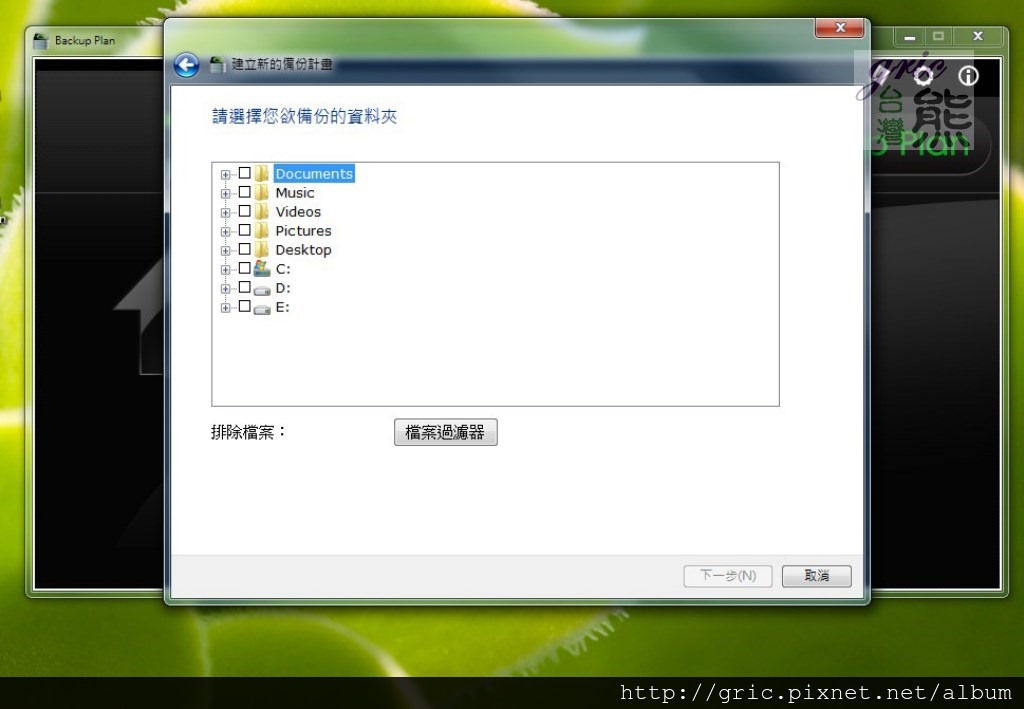

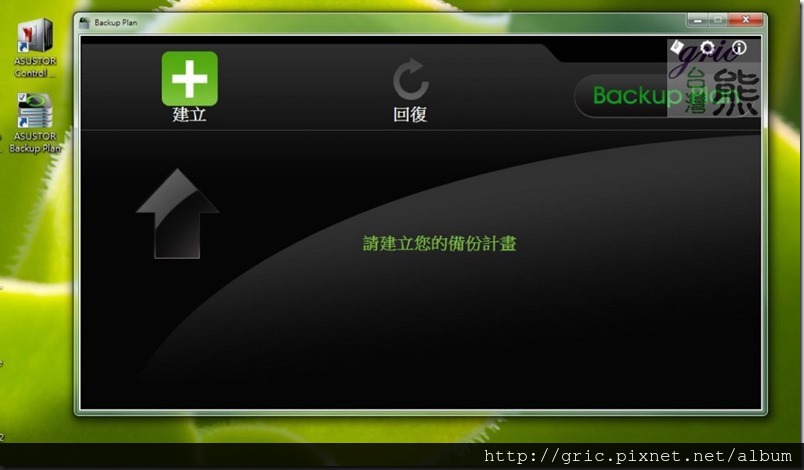

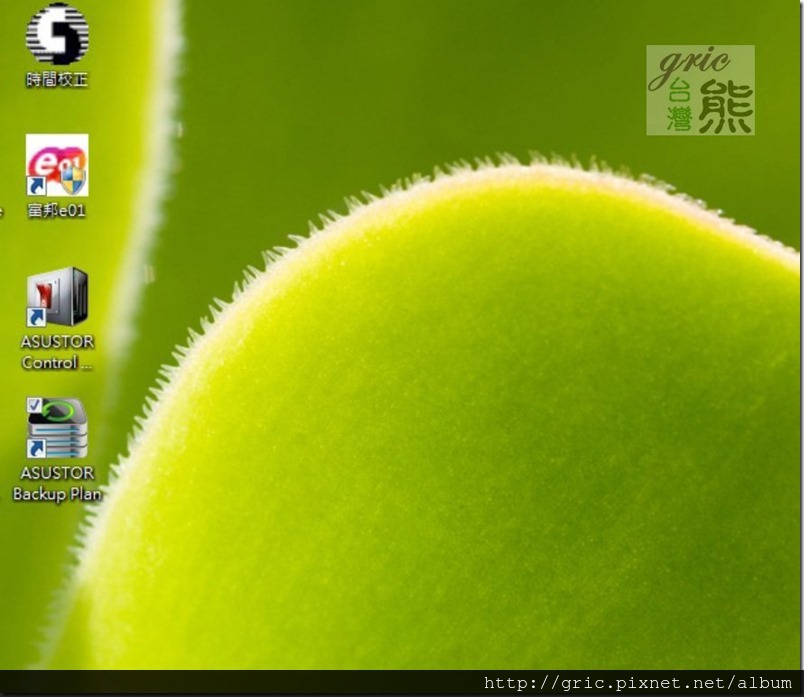

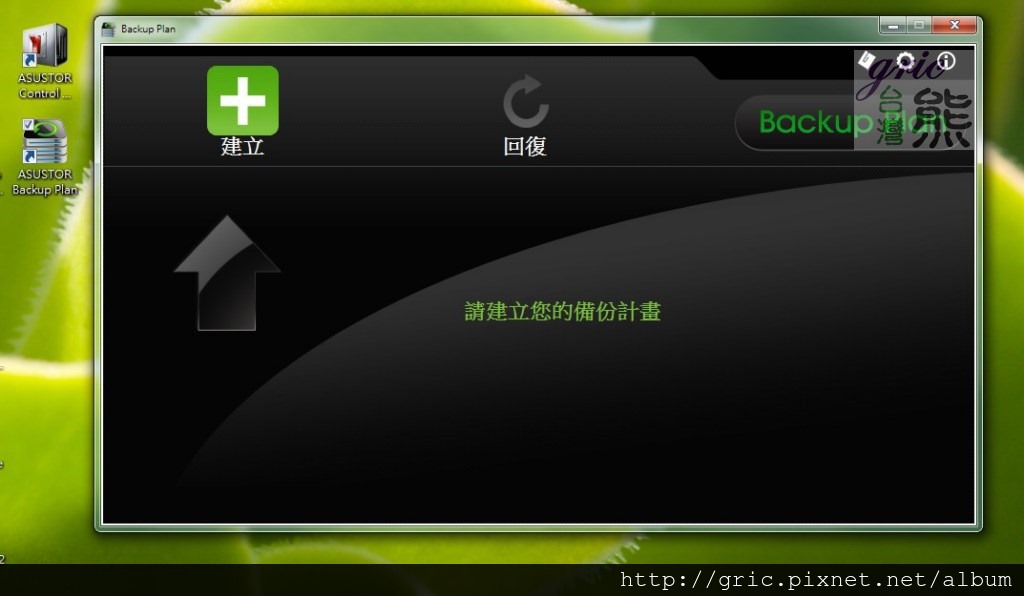

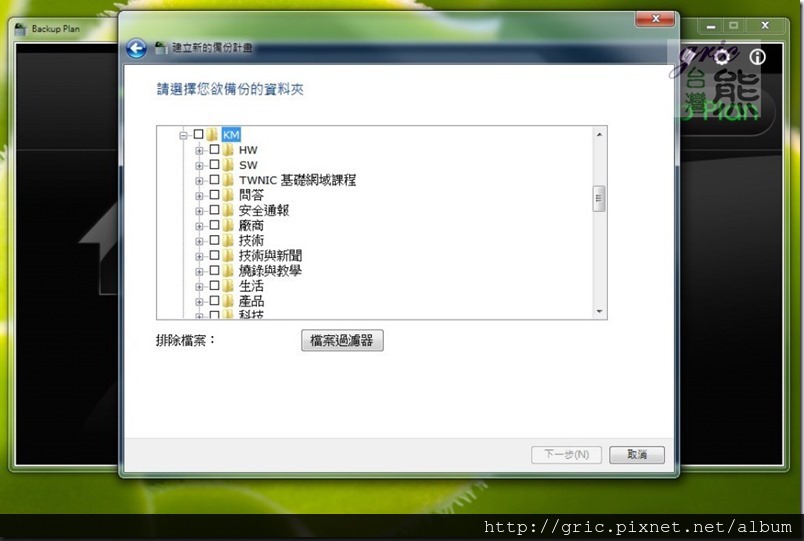

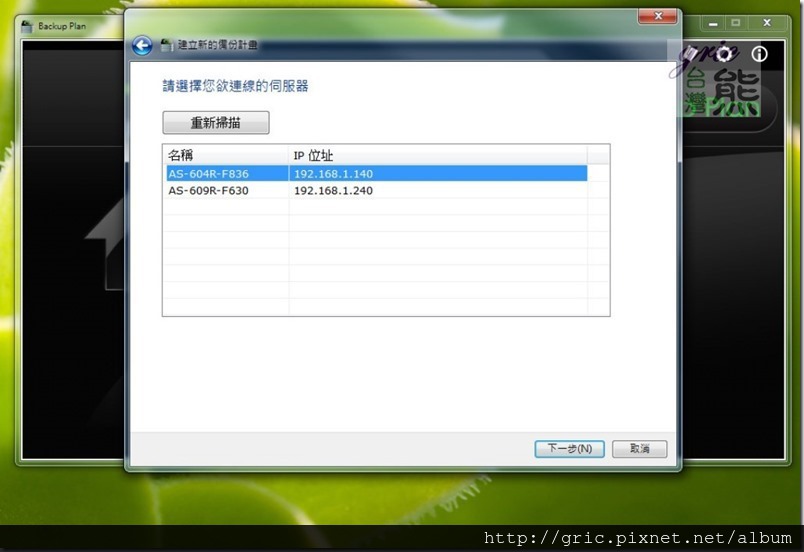

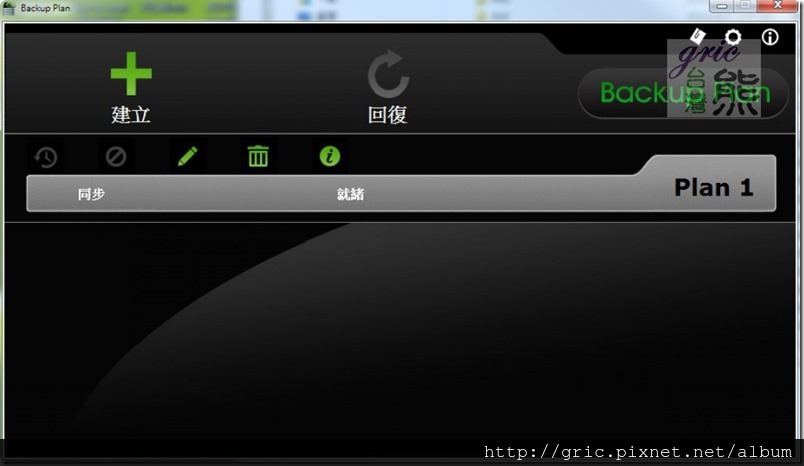

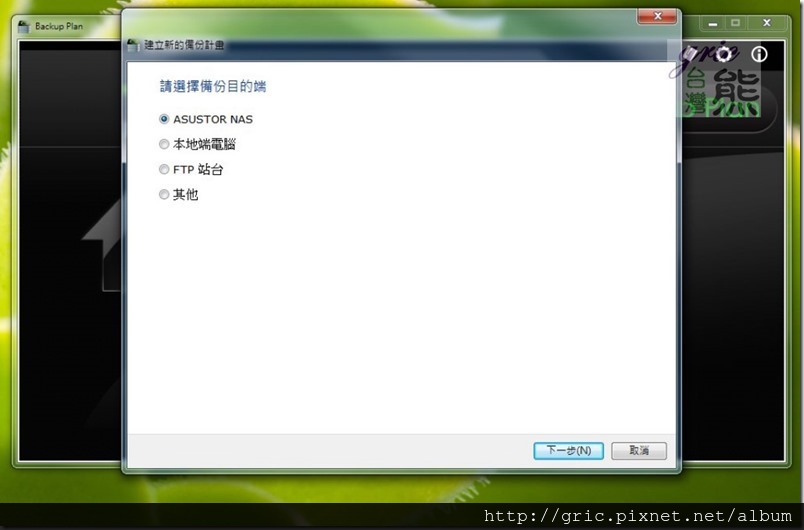

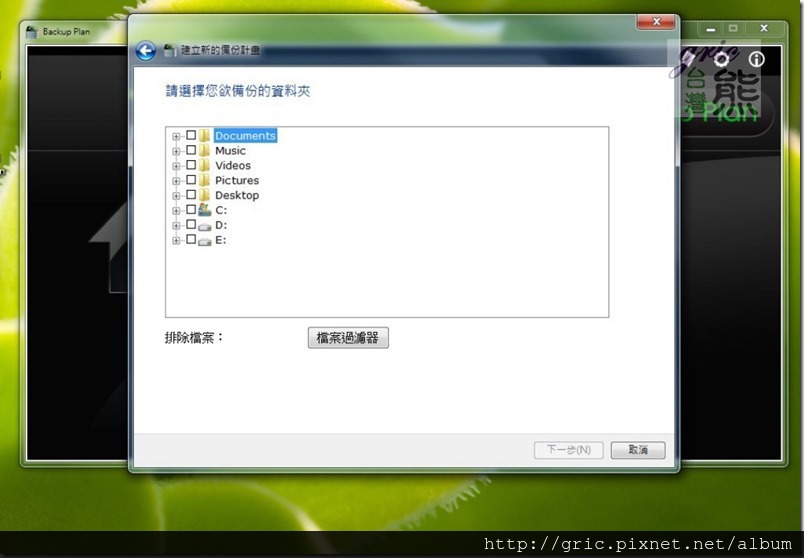

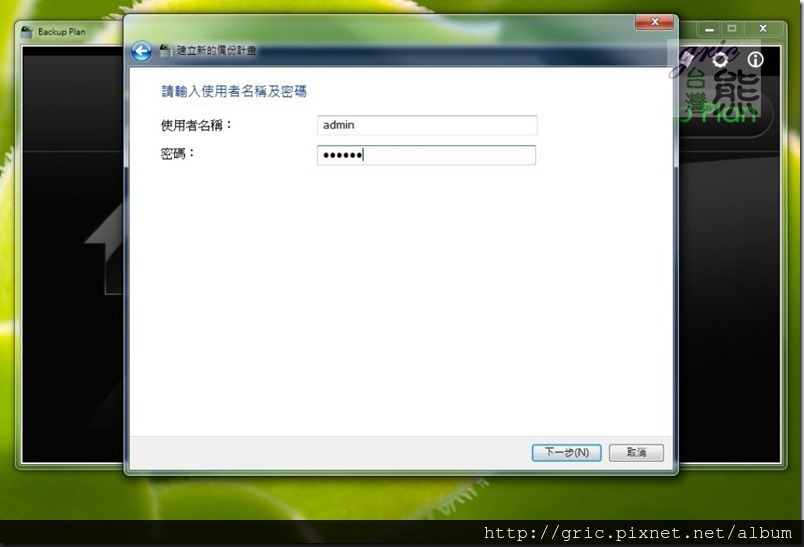

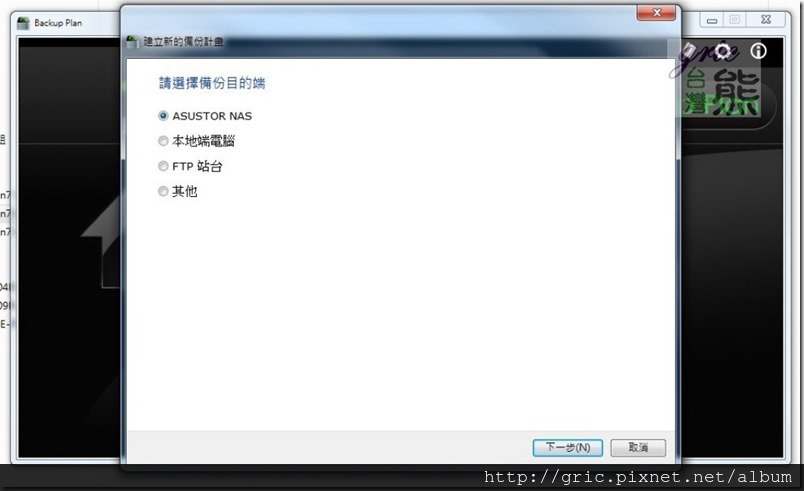

圖 B35-B40 由點擊ASUSTOR Backup Plan桌面圖示開始執行,然後建立您的備份計畫,依指示依序選取所需要的項目,熊第一次選的是AS-604R-F836這台分支部門的NAS。

B35-backup-planB36B37B38B39B40.

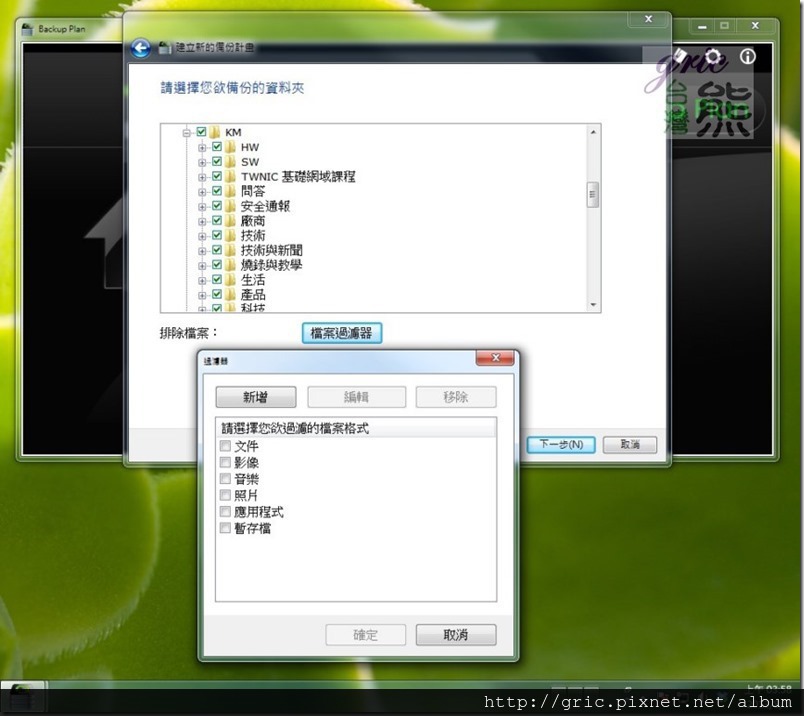

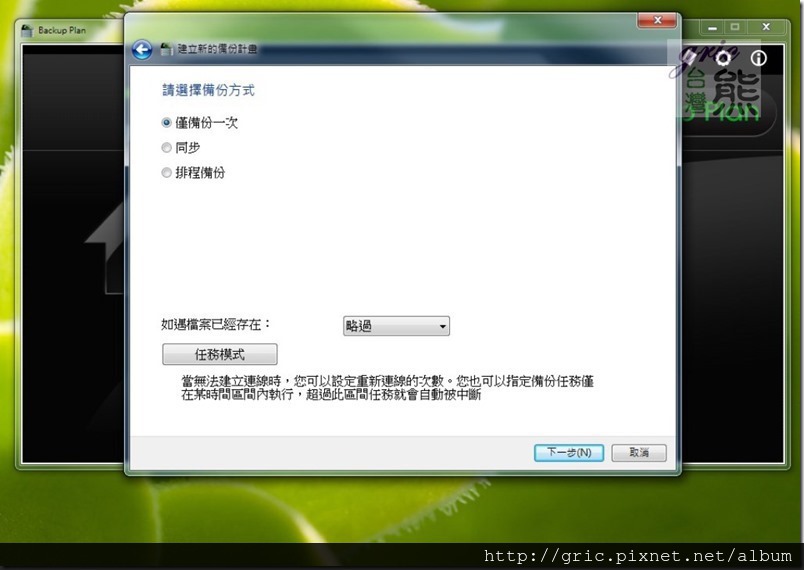

圖 B41-B45 備份方式可以是一次、同步與指定排程,還有檔案已存在與任務模式等可以預設作為,Backup Plan功能還不錯用,如圖B44所示還可以設定檔案過濾的條件,避免不該備份過去的檔案也傳了過去。

B41B42B43B44B45.

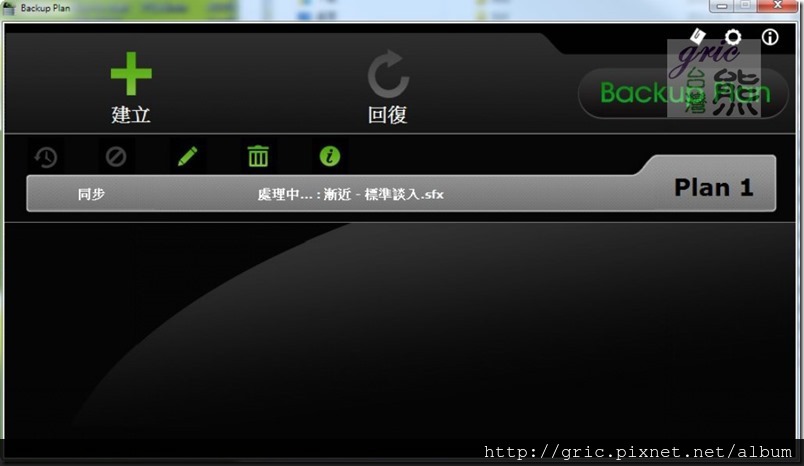

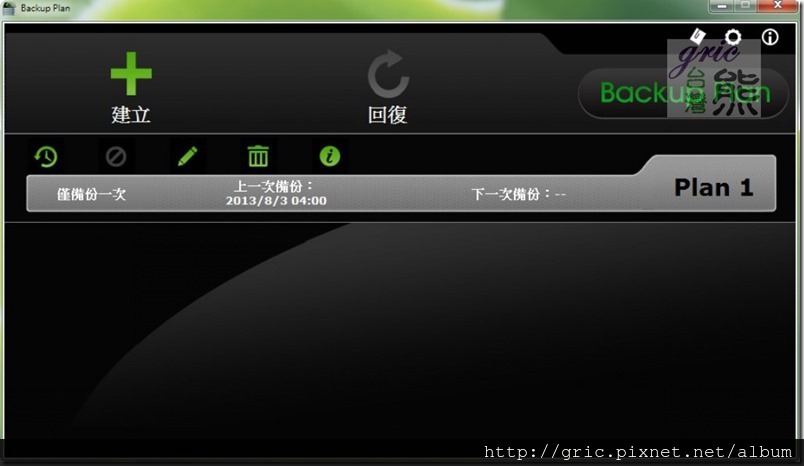

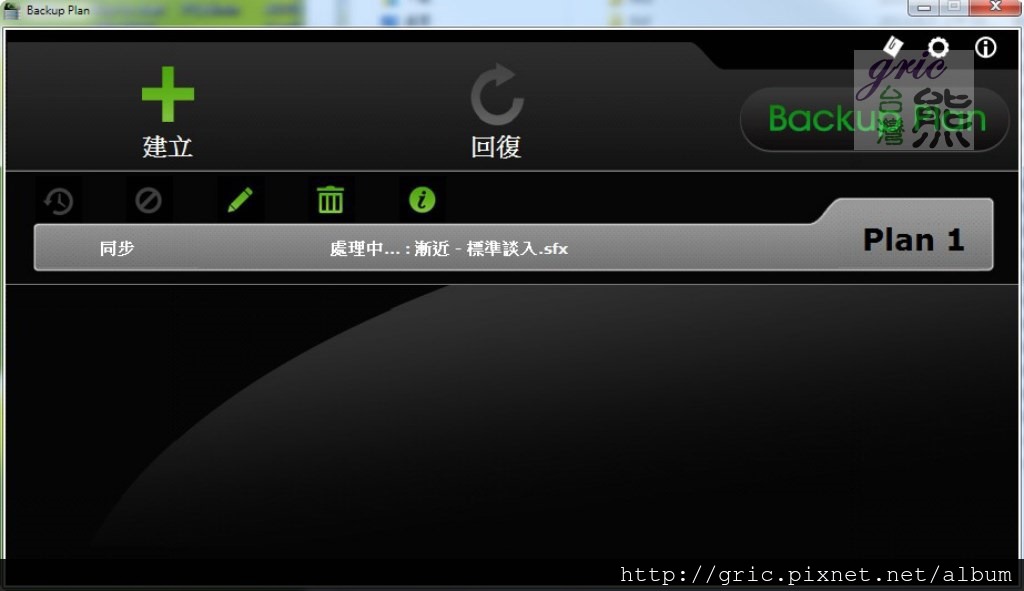

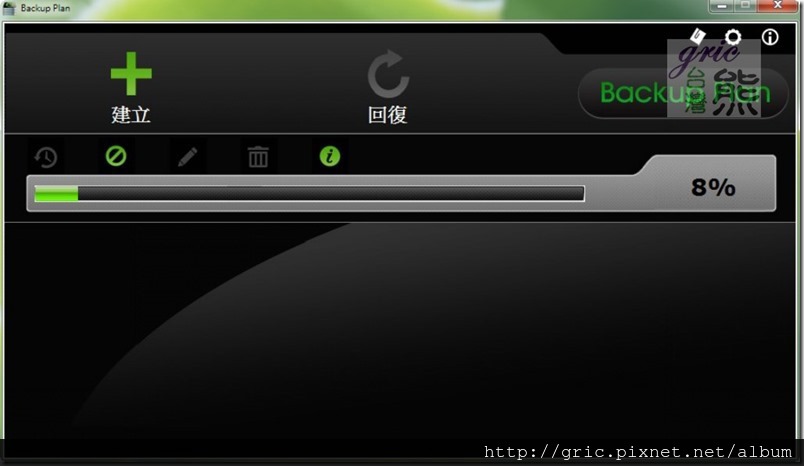

圖 B46-B48 ASUSTOR Backup Plan執行過程與標示均清楚明瞭。

B46B47B48.

以上這簡單的過程就完成了備份的過程,是不是真的很簡單,不用自己拖來拉去的,尤其是設定同步與排程就更方便了,而且不會忘記更容易達成備份計畫的落實執行。

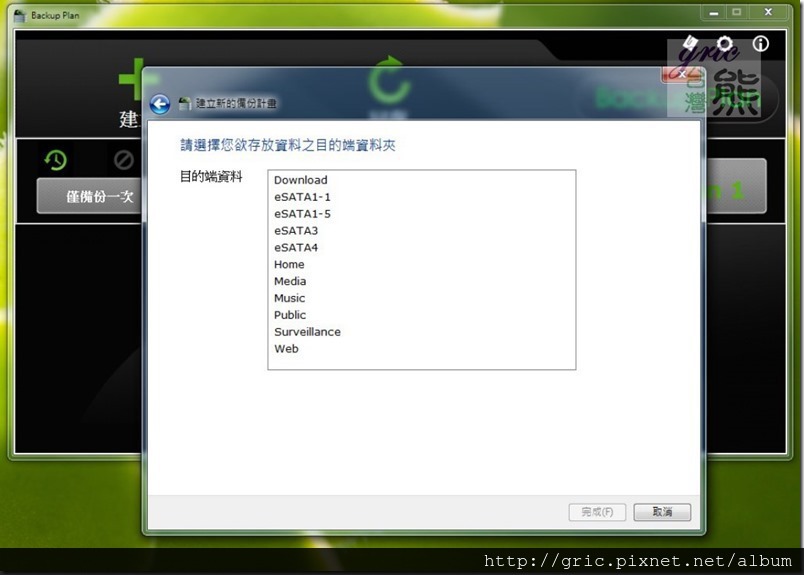

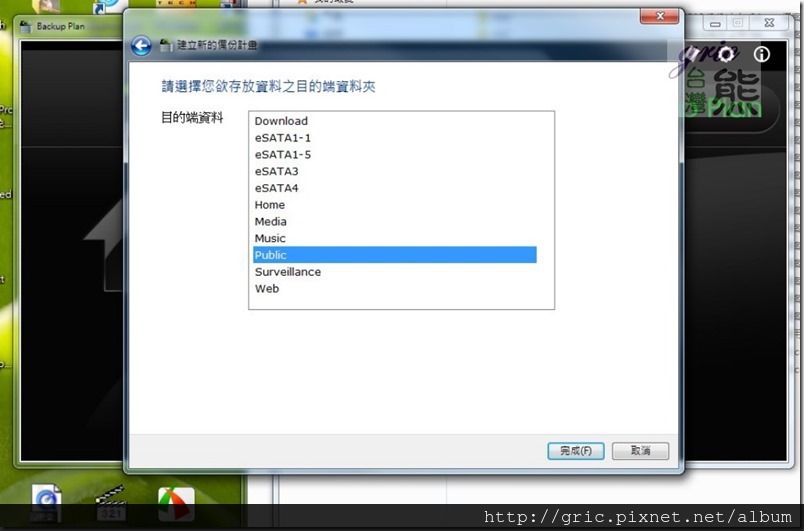

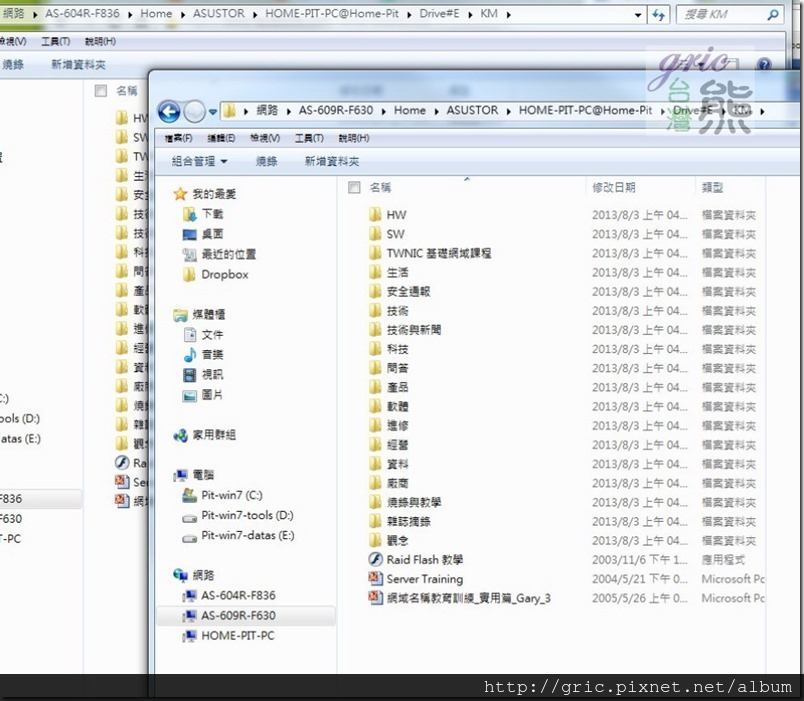

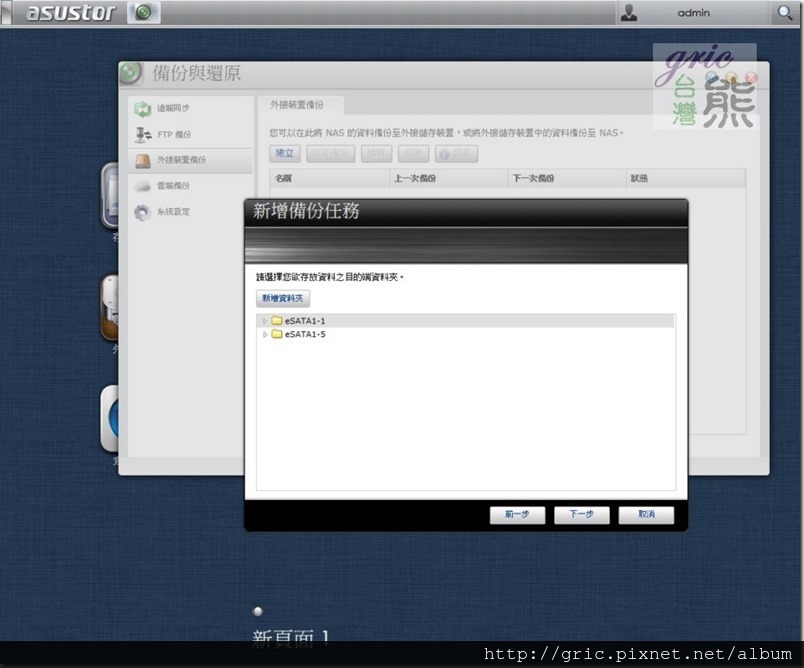

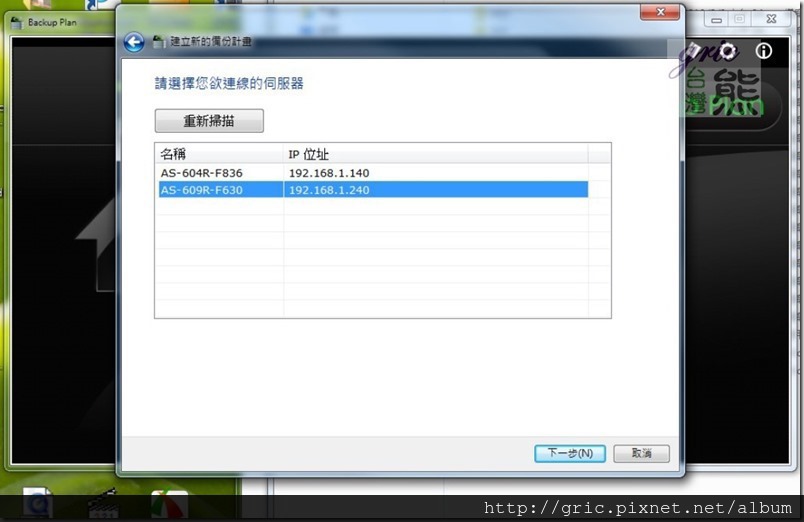

圖 B49-B51 同樣的步驟,改選AS-609R-F630,在選擇欲存放資料之目的端資料匣時,會發現也可以指定到外接的DR5-WBS3裡的硬碟,所以可選的選項更多。這裡還是指定到AS-609R-F630,完成這兩個有PC端發起的備份任務,基本上就完成了多重備份的工作,PC+AS-604RS+AS-609RD一共有三分KM資料。

B49B50B51.



※簡單多層式資料備份

剛剛是備份與多重備份,那接下來做一下多層式備份。

圖 B52-B55 首先還是先由PC端做起,將資料備份到AS-609RD(AS-609RS)裡的RAID-5硬碟儲存空間,這裡採用同步的選項。

B52-609B53B54B55.

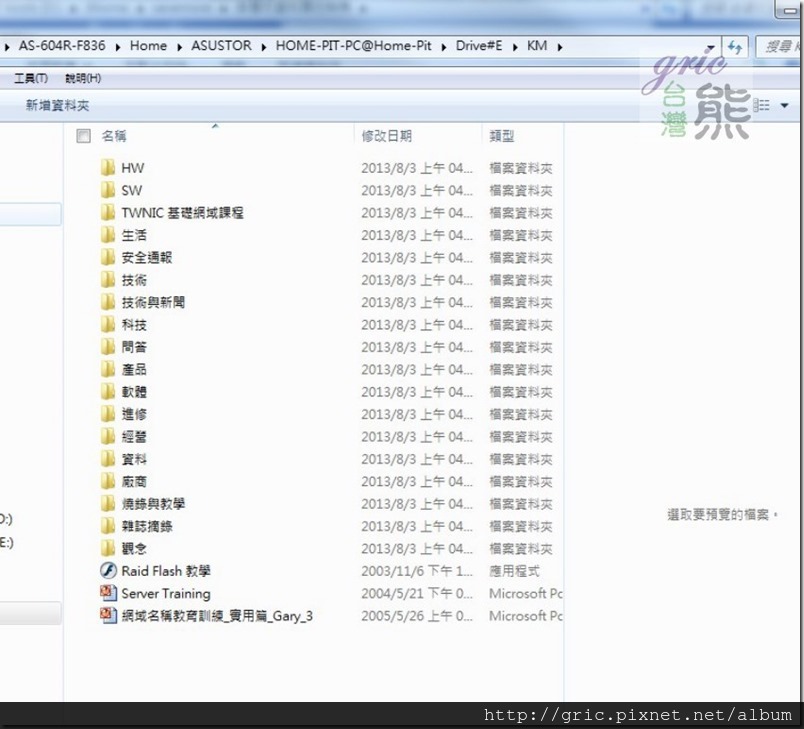

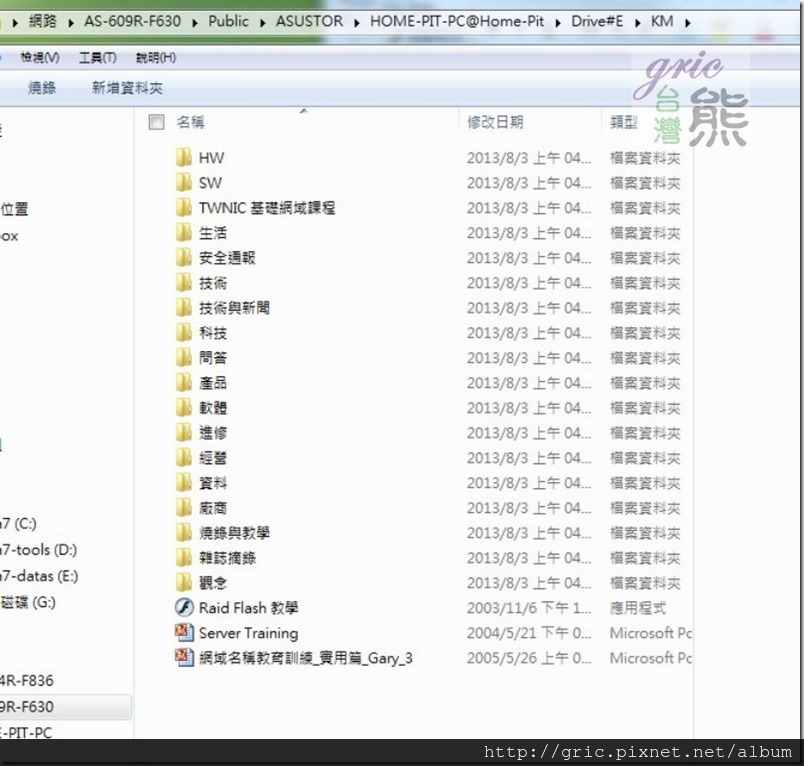

圖 B56-B58 確認KM資料已經備份到AS-609RD。

B56-609同步備份B57B58-同步-多層.

接下來進行另一層的資料備份作業,由AS-609RD備份到DR5-WBS3。

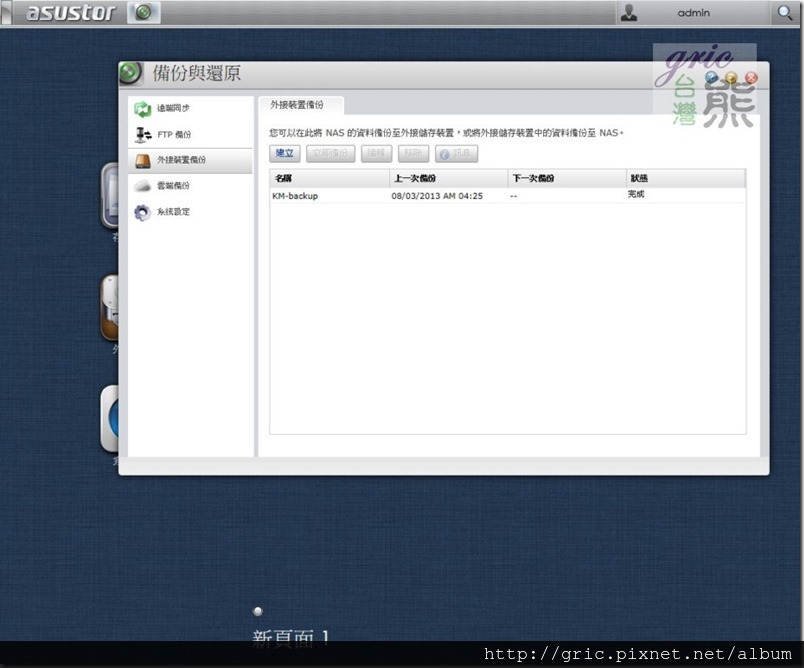

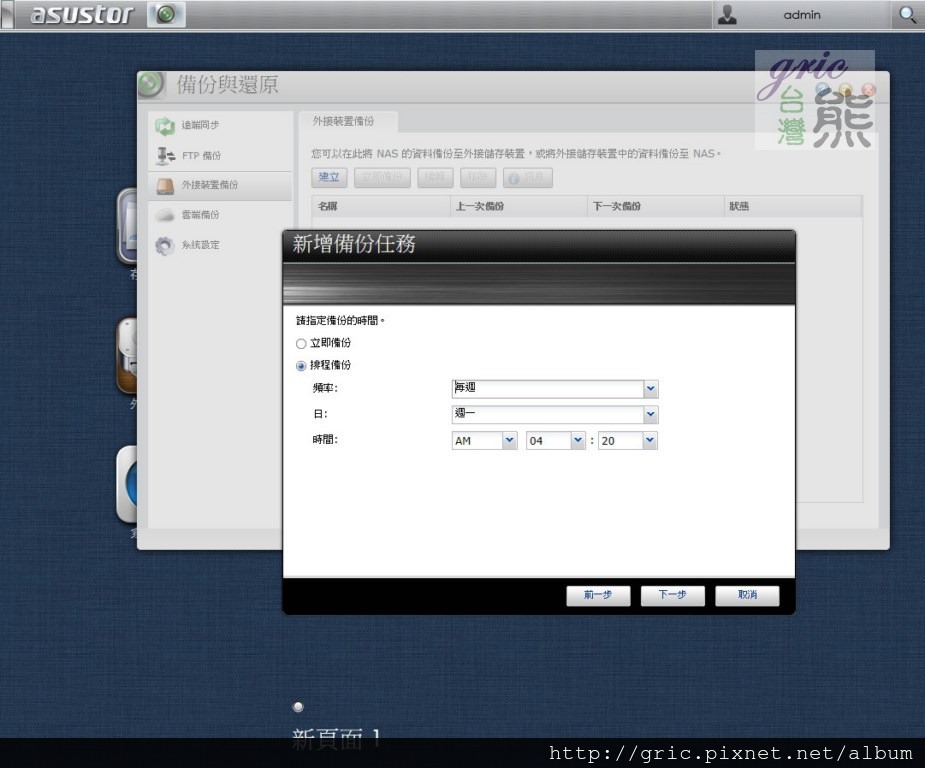

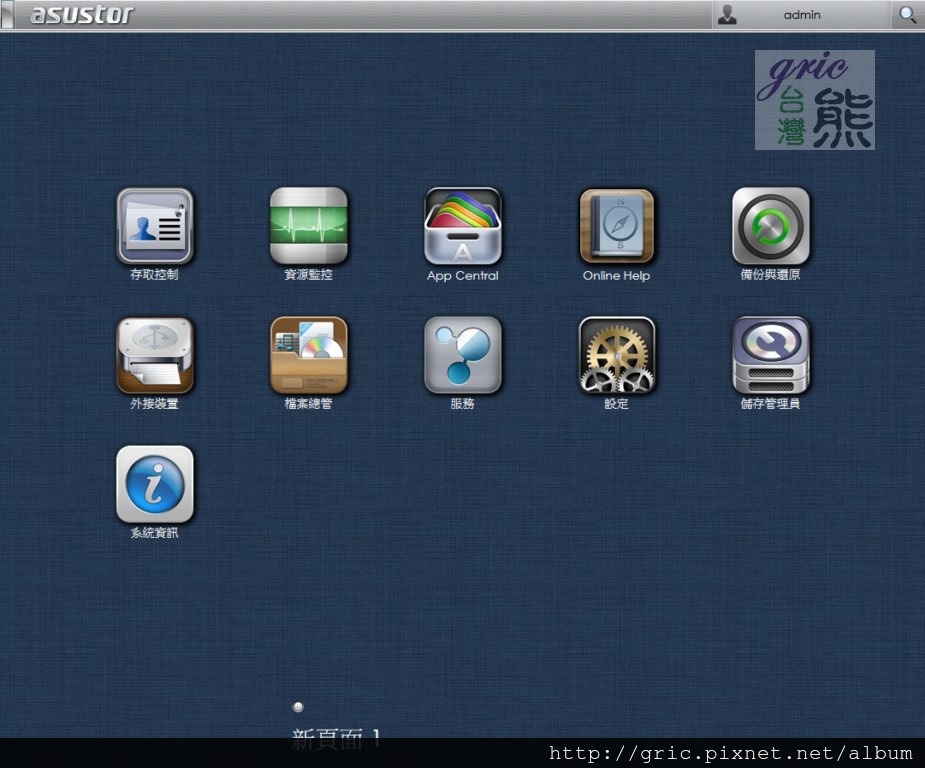

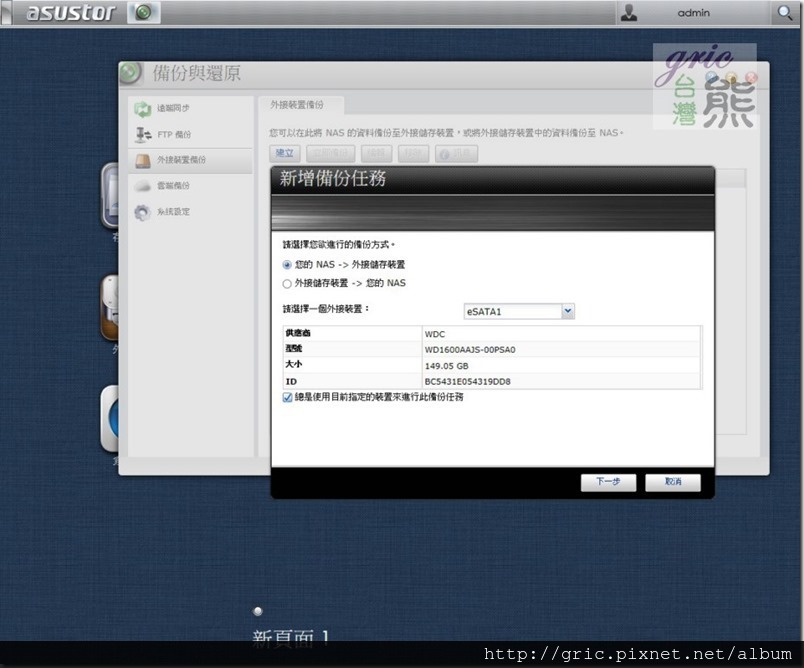

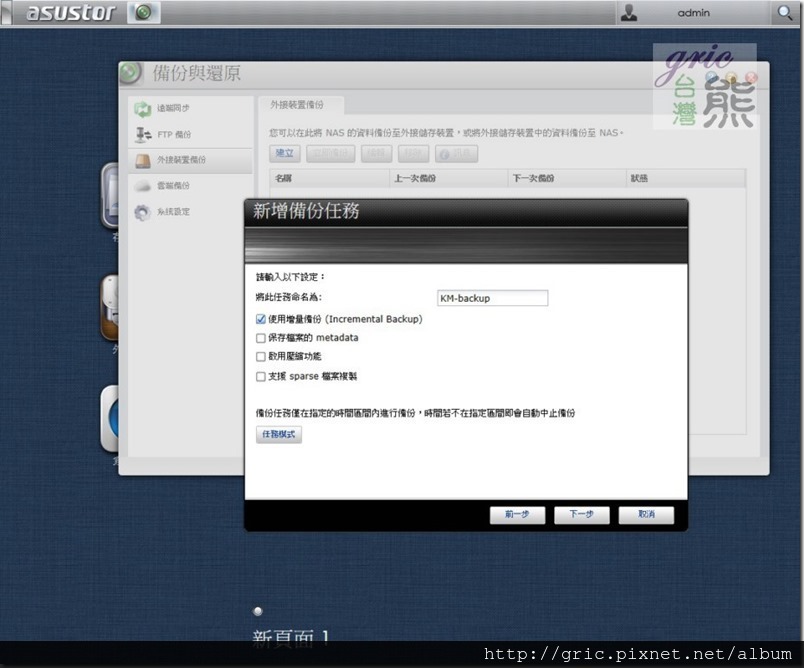

圖 B59-B69 進入 AS-609RD的主畫面,點選執行”備份與還原”然後如圖依序設定,這裡採用自動排程備份,儲存目標指向DR5-WBS3的外接硬碟設備。為了提更效能,這裡選用的是增量備份(Incremental Backup),並將此備份計畫任務命名為KM-backup。

B59-609B60-609B61-609同步-多層B62-609同步-多層B63-609同步-多層B64-609同步-多層B65-609同步-多層B66B67B68-609同步-多層B69-609同步-多層.

到這裡就完成了簡單的多層式備份,而且是可以自動依設定的時間來完成,由PC→AS-609RD→DR5-WBS3這樣的多層備份。



※多層式結合異地備份

要做異地備份可以用的方式有Rsync與FTP兩種方式。

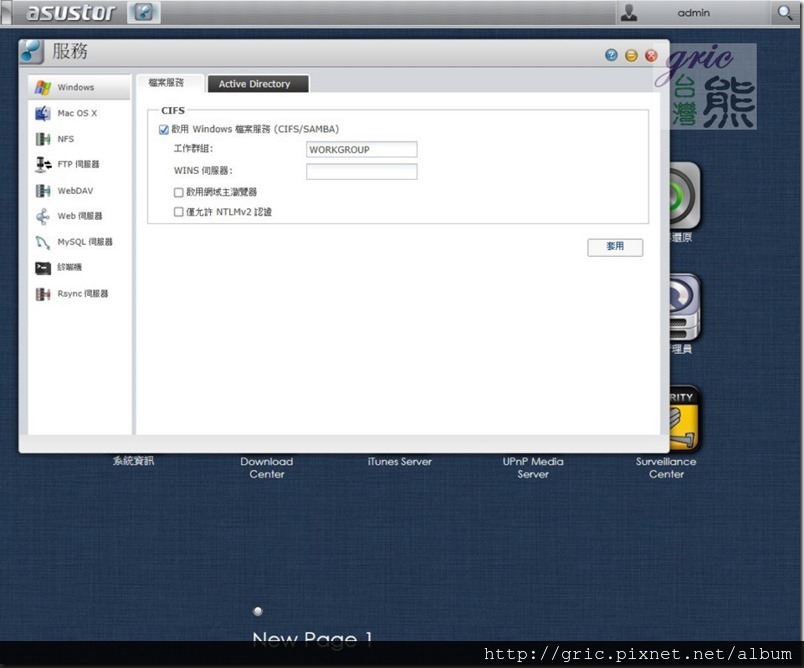

圖 B70-B71 分別在”服務”與"備份與還原”的兩個功能項下需要去作業。

B70B71.

當完成異地備援的設定之後,如果執行的任務是由PC→AS-604RS→AS-609RD→DR5-WBS3,這樣的多層式備份加上異地備份,就會得到圖B72的備份結果。

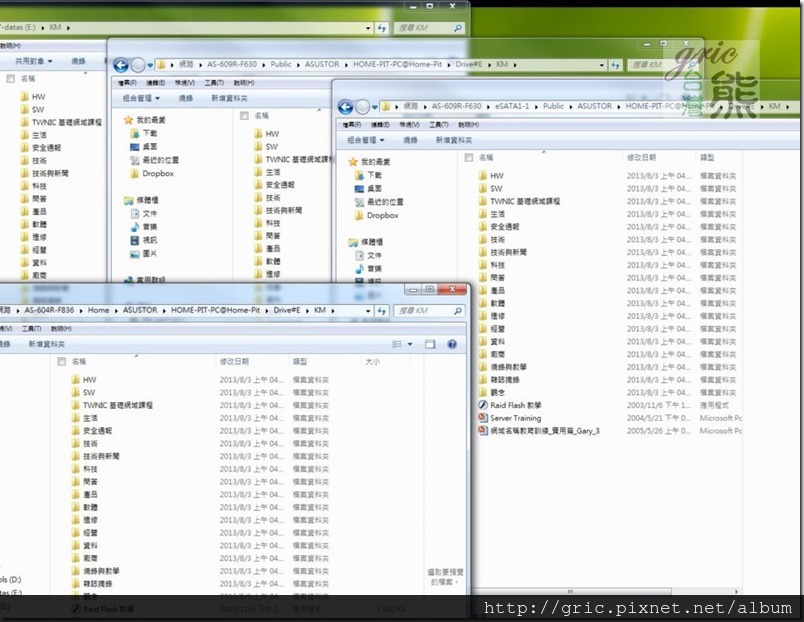

圖 B72 這樣連PC與兩台NAS及外接的DAS一共有四份KM資料。

B72-混和型多層式資料備份.

這樣資料儲存夠安全了吧!



※多層式結合異質備份與混和型的多層式備份

如果還是沒有安全感,或是因為公司需要或是環境因素需求,那當然還可以自己加入光碟與光碟櫃、磁帶機等幫忙進行異質備份,或是搭配雲端備份機制來備份你的資料。

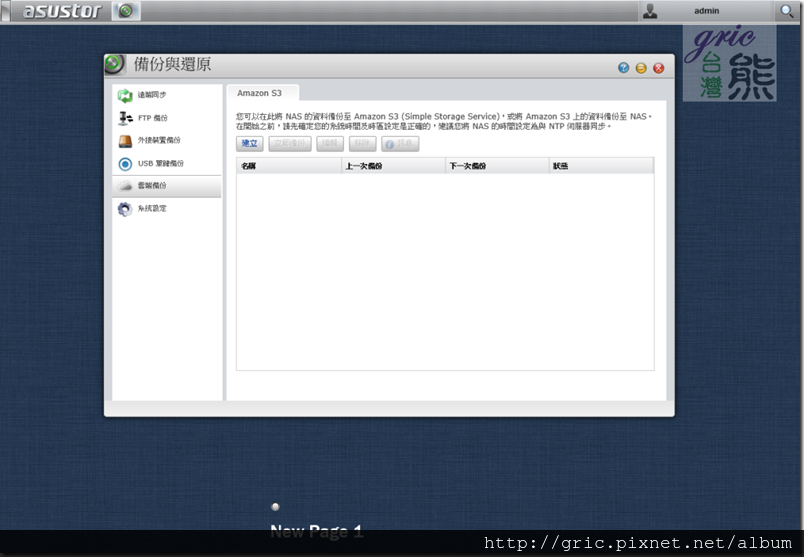

圖 B73 華芸的雲端備份是放在”備份與還原”功能項下,目前支援Amazon S3(Simple Storage Service)

B73.

相信到這裡可以說完整的備份觀念與過程,由小到大也就這樣應該都跟您分享了!







^(I)^ 觀念建立之外首重實踐這是最大的心得

經過這一篇分享文之後,相信對備份陌生的iT領域新鮮人或是一般的電腦使用者,應該對備份都已經能夠有具體與正確的觀念。而對於進階的使用者,應該也發現這一篇其實也相當程度的引用與結合,之前一路分享過來的一些儲存裝置開箱、實測及概念等文章,算是一篇串聯與整合的應用文分享,對進階與有這樣多重及多層式備份需求的人而言。熊也期望藉由這樣的簡單圖文說明,能對讀者有所幫助,讓資料遺失的悲劇減少到最低,這樣打字打到手痠肩痛也算是值得的。

這一篇分享就到這裡,文章中相關設備軟體文章可以由參考資料中的連結前往依需要閱讀參考,下一篇分享見啦!
