還記得前一篇分享文嗎？不是金士頓阿喜那一篇啦！是開箱intel 第四代Core i7-4770K那一篇啦！文章末了熊不是說了，要分享一篇讓熊心花怒放的分享文嗎？就是這一篇，歡喜開箱全新FATAL1TY 550W測試分享！

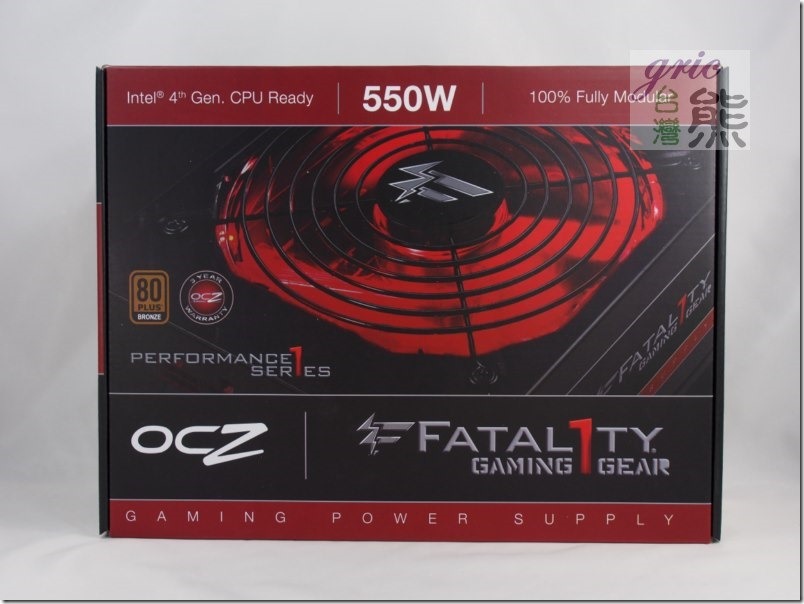

圖 O01 今年Computex Taipei 隆重上市的OCZ FATAL1TY 電源供應器繼1000W與750W之後繼續推出550W的機種，所以非重量級電源需求的人終於可以入手了！
.
說真的在今年參加台中網聚時發現OCZ FATAL1TY這顆為電競而生的POWER推出550W這個級距的POWER的時候，真的蠻開心的，因為之前上市的就是1000W、然後750W也上市，不過熊現在將要組裝的主機需求就不需那麼高，所以雖然想要一項一項蒐集FATAL1TY相關的產品，可是花超過預算又享受不到那價位產品的特點的時候，是很嘔的，所以終於等到OCZ FATAL1TY 550W的推出真的蠻開心的！
^(Ｉ)^熊與您分享
這一篇分享台灣熊除了想跟大家分享OCZ FATAL1TY 550W的開箱與相關資訊之外，還有簡單的測試分享。另外就是這次發現POWER設計上的新特點，看得出POWER廠商已經不是自顧自的閉門造車，而是有注意與配合機殼廠商的一些設計而變化！另外就是關於前一陣子有網路言論認為組裝電腦不需要使用80 PLUS認證的電源供應器，印象中還有看到言論是暗指廠商推廣80 PLUS認證是商業行銷的手段…，看到這樣的觀點，台灣熊就覺得應該要把在電工與電機系學到一些知識，擷取一點點搭配甚麼是80+認證，來跟大家分享一下，尤其是現在電費漲又重視環保與能源有效運用，這就是相當重要的課題！

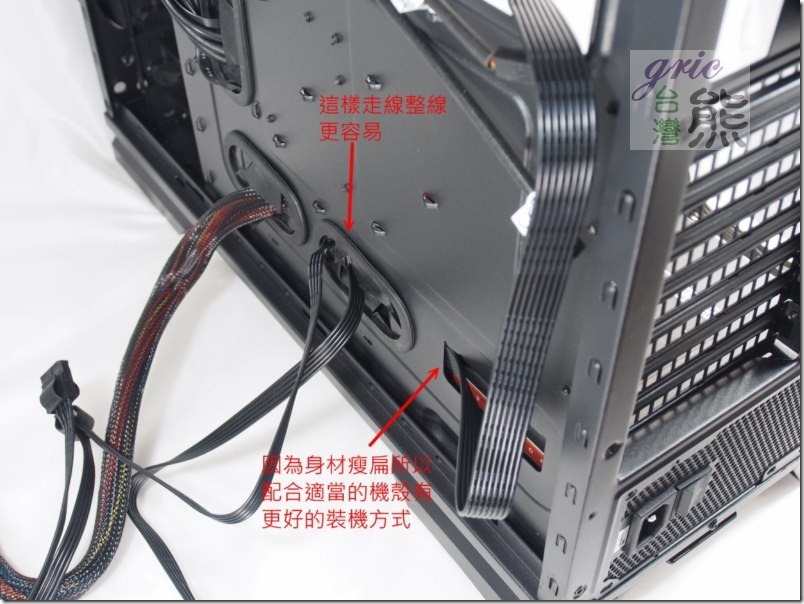

圖 O02 前一陣子大家都流行採用編織線網來保護電源線路，也因為成束集結所以往往成為整線還有阻礙機箱內冷熱空氣的行進，造成一些不必要的困擾。由圖O02可以看到，OCZ-FTY550W CPU4+4 PIN電源因為身材瘦扁所以搭配合適的機殼，就可以有更多彈性的組裝方式，由此可以發現POWER廠商不再只注意自己的發展，也花更多時間在配合機殼做一些因應，像OCZ-FTY550W搭配的模組線路長度連大型機殼都可以游刃有餘的安裝。
.
所以本篇分享的單元有：
※OCZ FATAL1TY 550W外觀與規格
※開箱OCZ-FTY550W
※OCZ FATAL1TY 550W實測
※熊熊想說…80+有其實質效益
接下來就請依需求的單元來一起共享咯！
^(Ｉ)^ OCZ FATAL1TY 550W外觀與規格

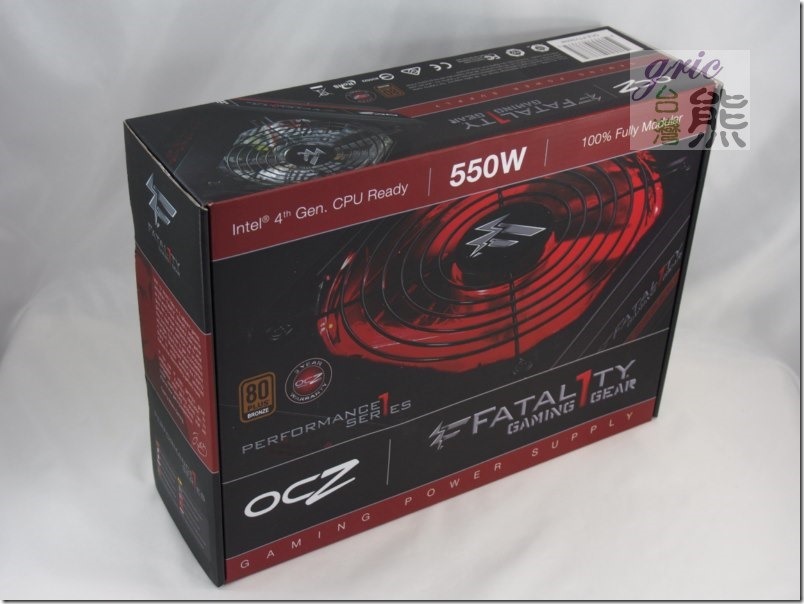

美商飢餓鯊OCZ這次推出的OCZ FATAL1TY 550W的電源供應器，一樣是全模組化電源，而且由標示intel 4 Gen. CPU READY的字樣就知道可以給intel 第四代Core I CPU最好的電力支援是肯定的，這次熊要組裝的就是intel i7-4770K的組合。
圖 O03-O05 80 PLUS銅牌(BRONE)認證，三年保固。
.

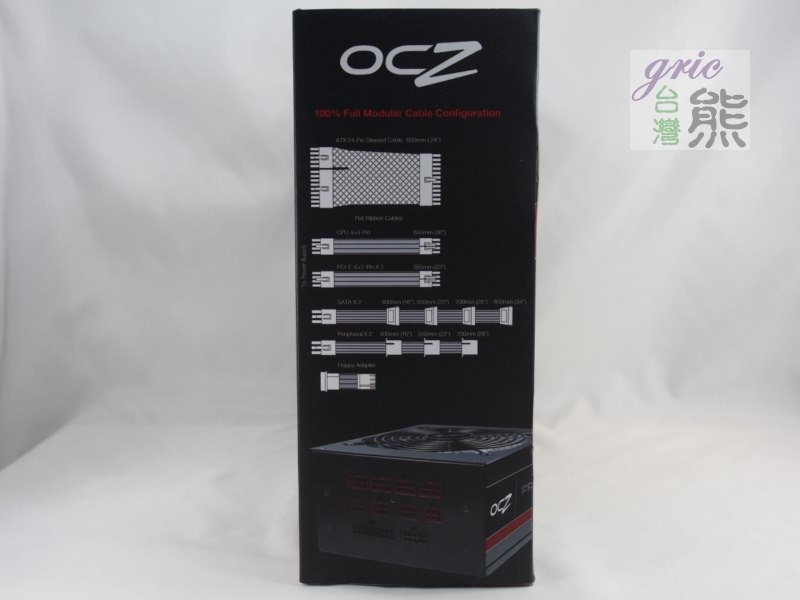

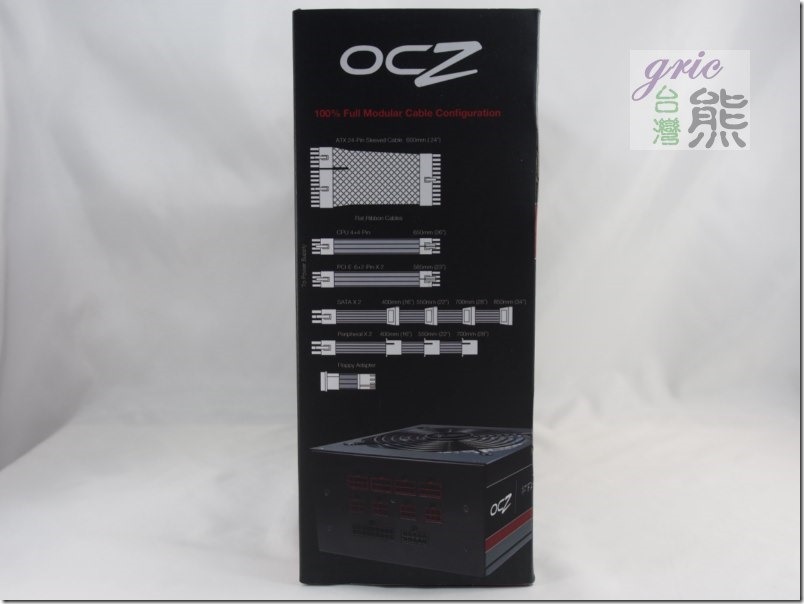

配備的線真是齊全又長，其中以CPU 4+4 PIN 65公分，連大機殼都可以繞被走線，真的是開心。另外就是PCI-E 6+2 PIN 分開成兩條，對電的一些特性上是有幫助的，尤其是耗電越高的時候，因為550W的位階因素，所以搭配兩條PCI-E 6+2應該綽綽有餘。常被遺忘的小4P電源，其實不只FLOPPY軟碟用的到，有些讀卡機或是機內介面卡與有機會用到，所以附了大4P轉小4P的轉接線就齊全了！

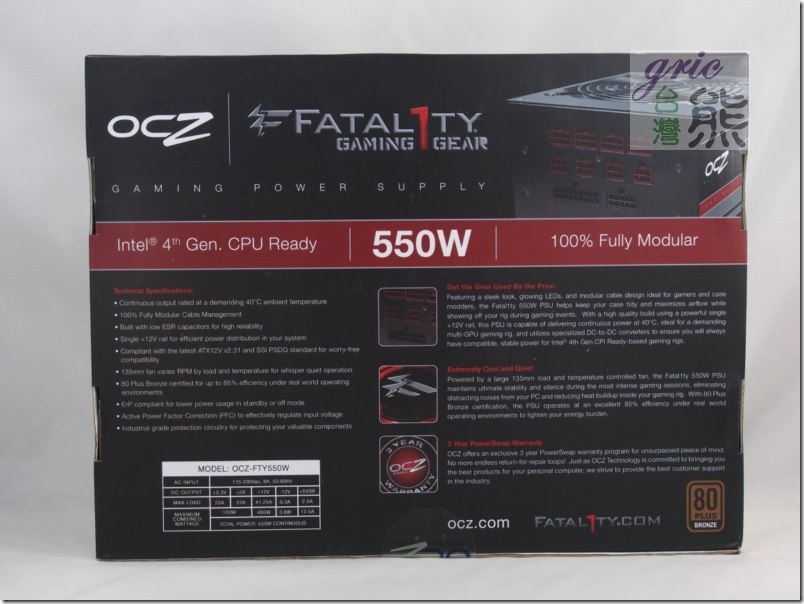

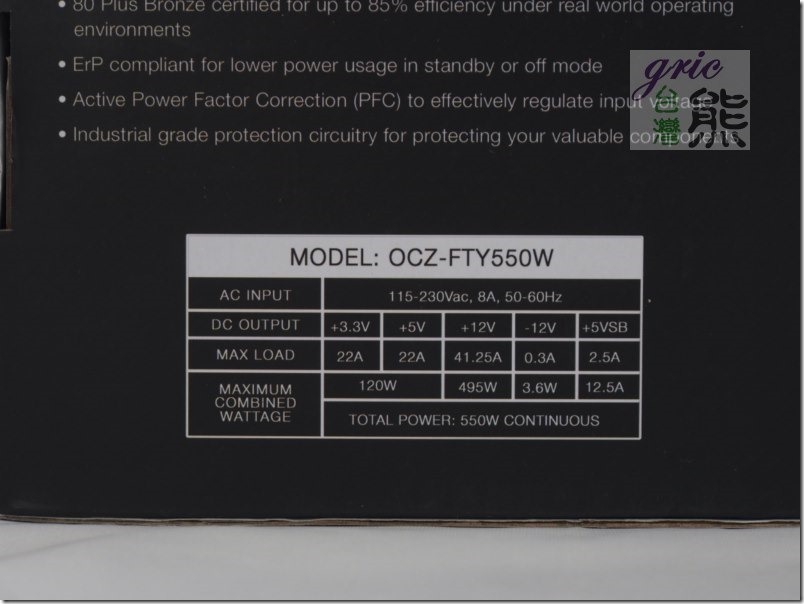

圖 O06 OCZ FATAL1TY 550W這頭火牛它的官方型號(MODEL)是OCZ-FTY550W
.
交流輸入：115-230Vac、8A、50-60Hz。
直流輸出：+3.3V / 22A、+5V / 22A、+12V / 41.25A、-12V / 0.3A、 +5VSB / 2.5A，合計總輸出設計為：最大輸出550W (事實上各分路加總>550W但總容量以550W輸出為官方設計標準負載)。

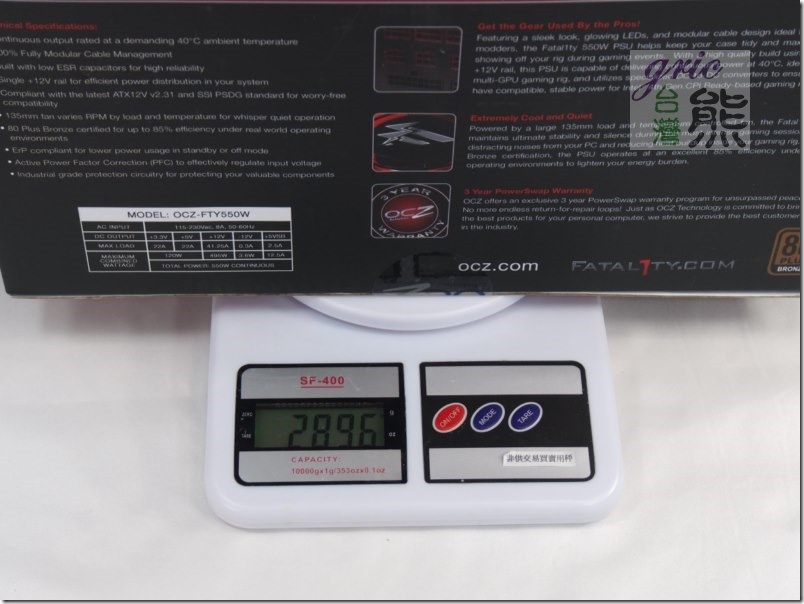

圖 O07 因為整盒真的很重，所以好奇的台灣熊給他良量體重！
.
2896公克，大約3公斤！
^(Ｉ)^ 開箱OCZ-FTY550W
開箱瞧瞧FATAL1TY聯名的POWER長怎樣，趕緊一刀畫開…！

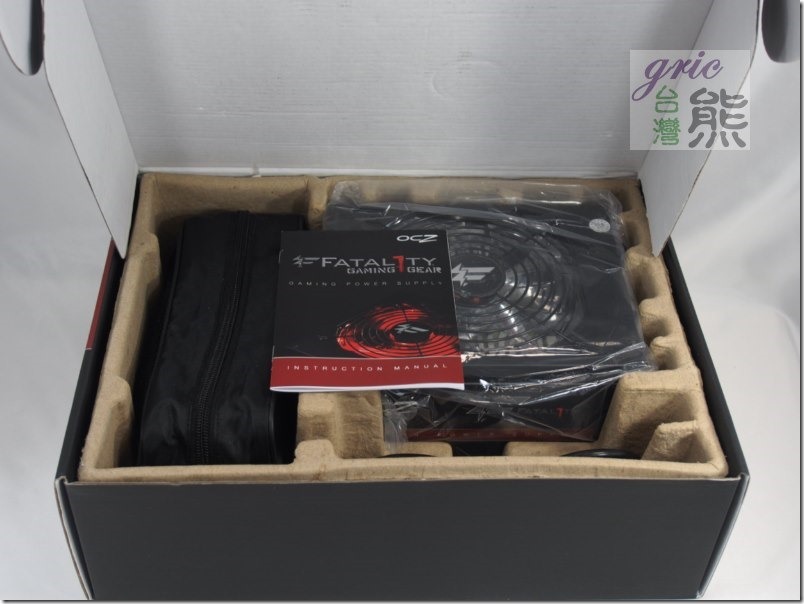

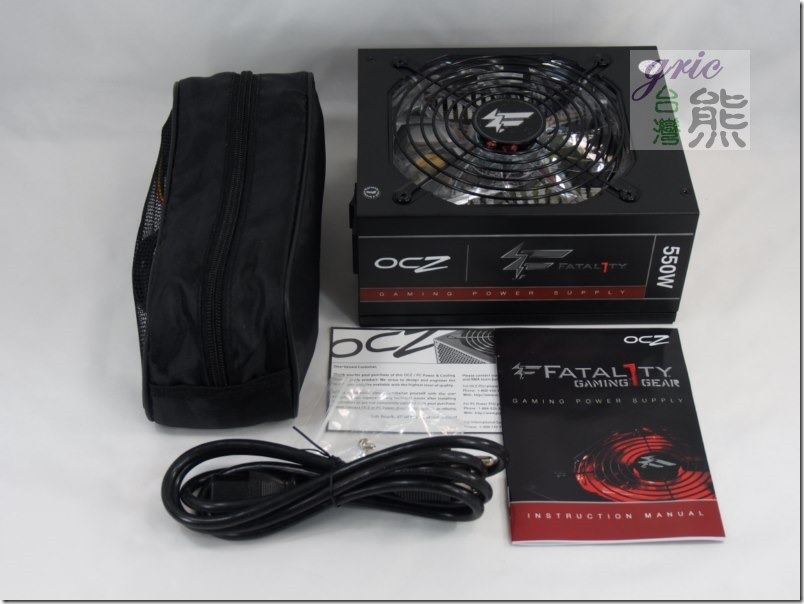

圖 O08-O09 紅黑白搭配，整個清爽兼具視覺爽度！(所以裸機或透明機殼使用更舒服…如果你也是FATAL1TY的蒐集者)電源線夠粗吧！
.

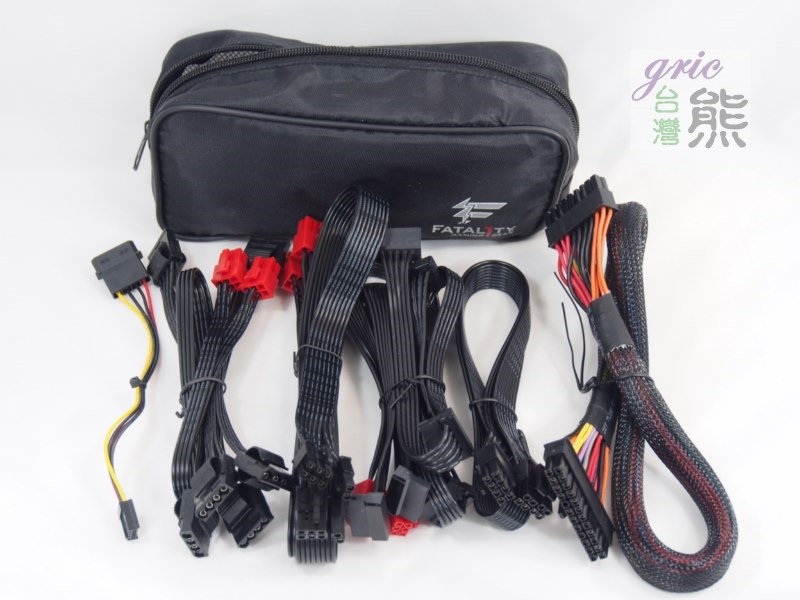

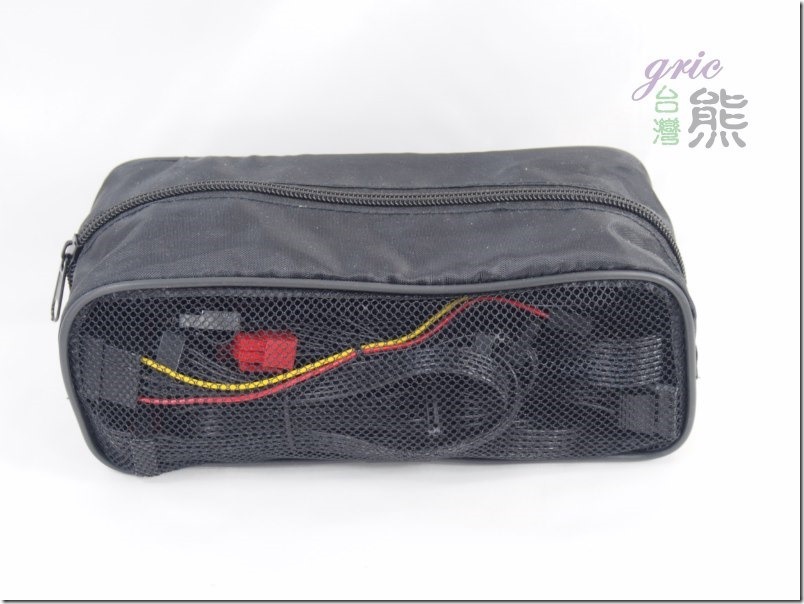

圖 O10-O11 這線材收納包也印上FATAL1TY LOGO，線才取出使用之後當筆電變壓器，或是出國旅行的變壓器與電線隨身包使用也是不錯！
.

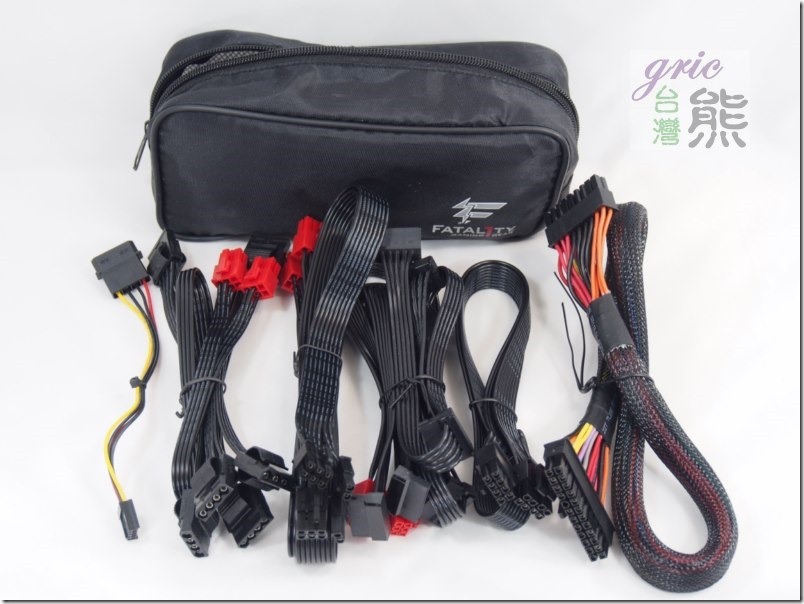

圖 O12-O13 前面提過的線材組，真的是齊全SATA可以接8台，4P可以接6台，一整個就是要讓使用者怎麼搭都不用擔心接頭或線材不夠用。
.

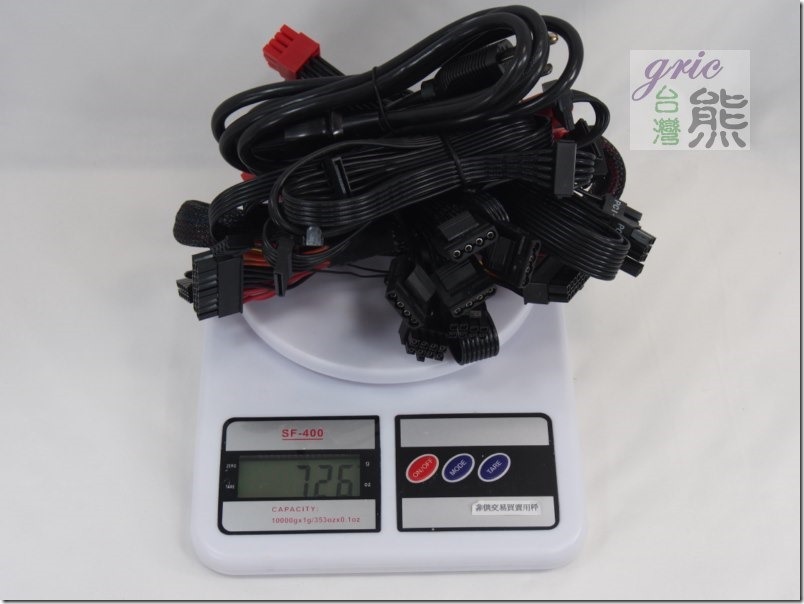

雖然是採用扁線設計，但是只要是銅線夠粗重量就沒辦法輕，夠粗電流才能大一些負載自然可以承載高一點。這些線連電源供應線(剛剛粗粗的那一條)一共726公克！

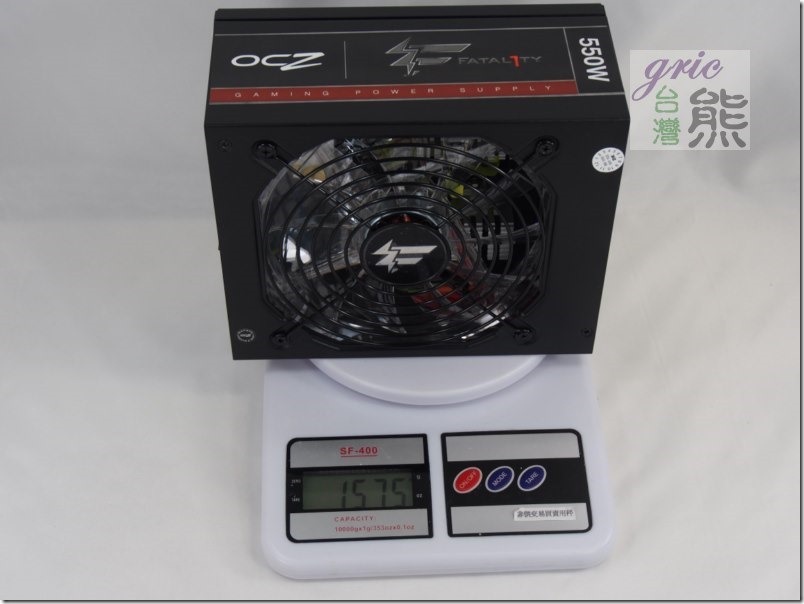

圖 O14 主角也來量一下體重，純供參考POWER不是秤重來評論好壞，但是如果很輕的POWER跟你講它有很高的瓦數時…你自己就要自己多想一下，跟店家進一步確認是多少足瓦的POWER，符不符合你的需求，電源供應器基本上比你的實際需求高一些就夠用了，不一定要那種跟天一樣高的瓦數…！
.

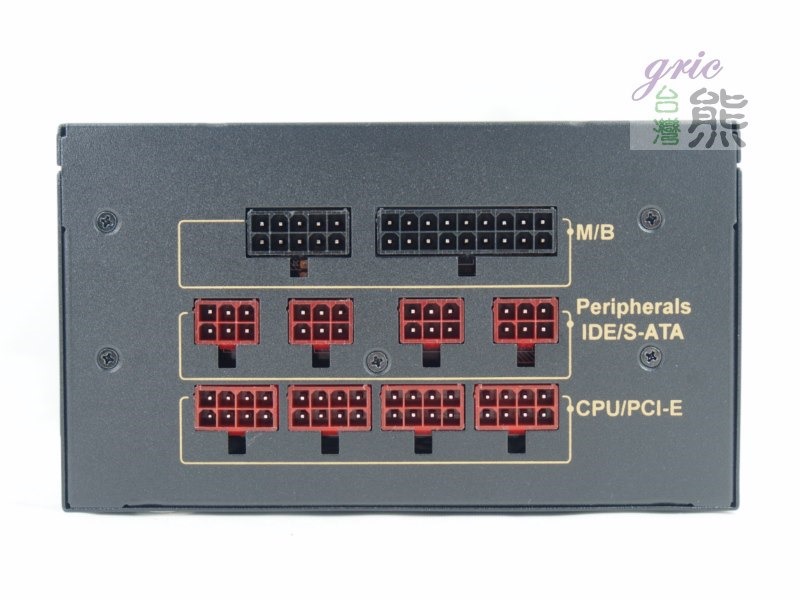

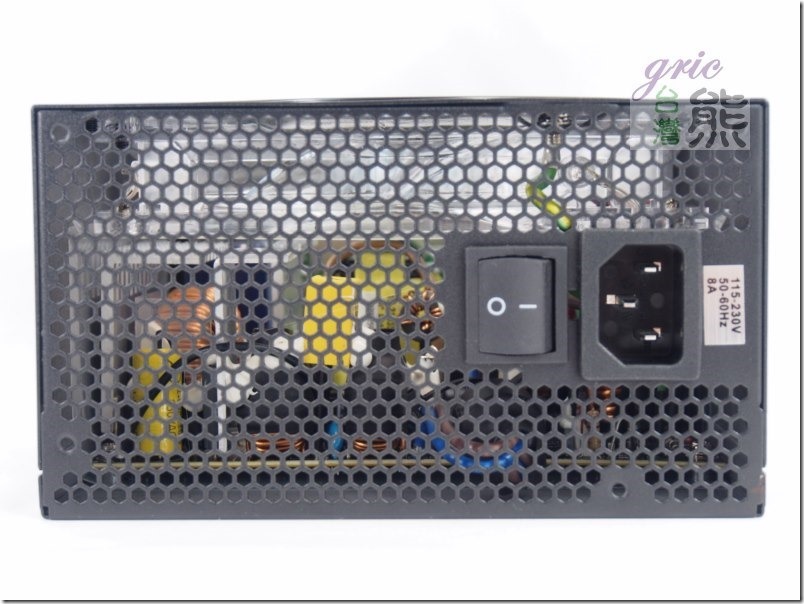

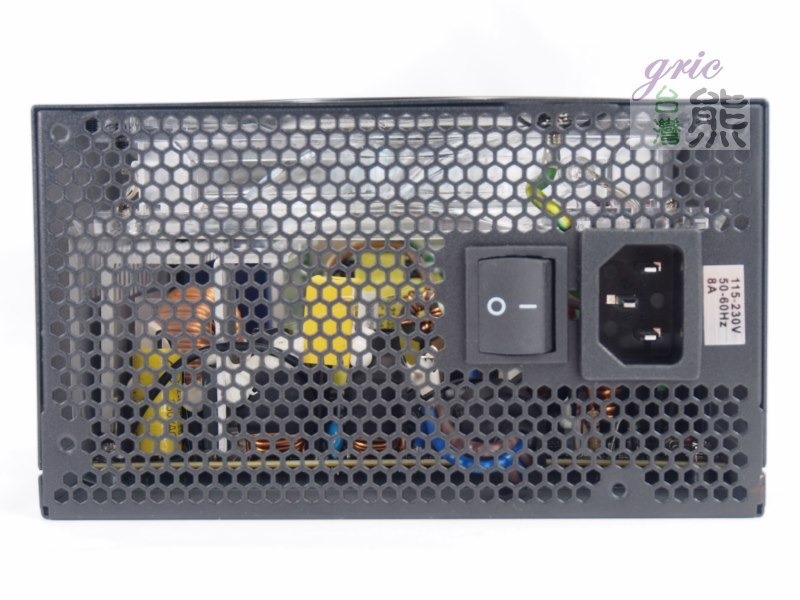

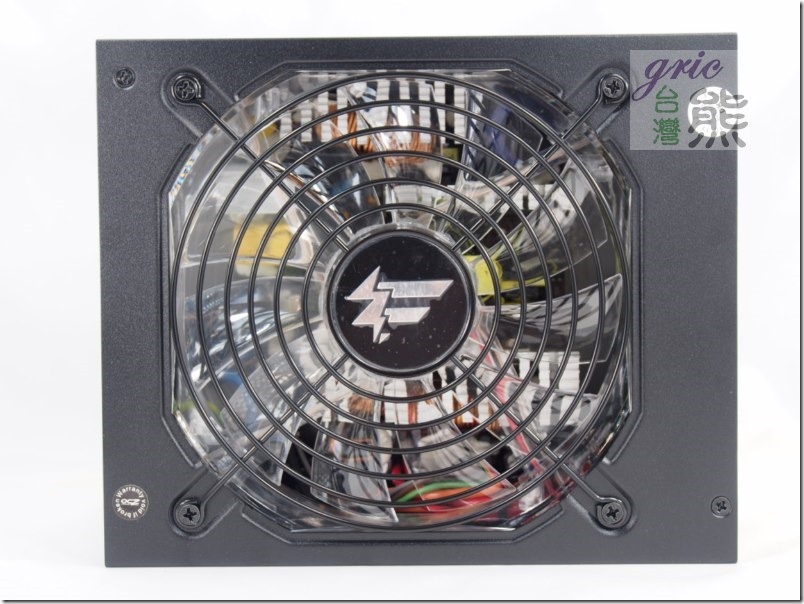

圖 O15-O16 紅色LED的13.5公分透明靜音散熱風扇，由間隙與透過透明風扇可以看到滿滿零件。後方是電源插孔與安全開關，八角蜂巢大面積散熱孔。
.

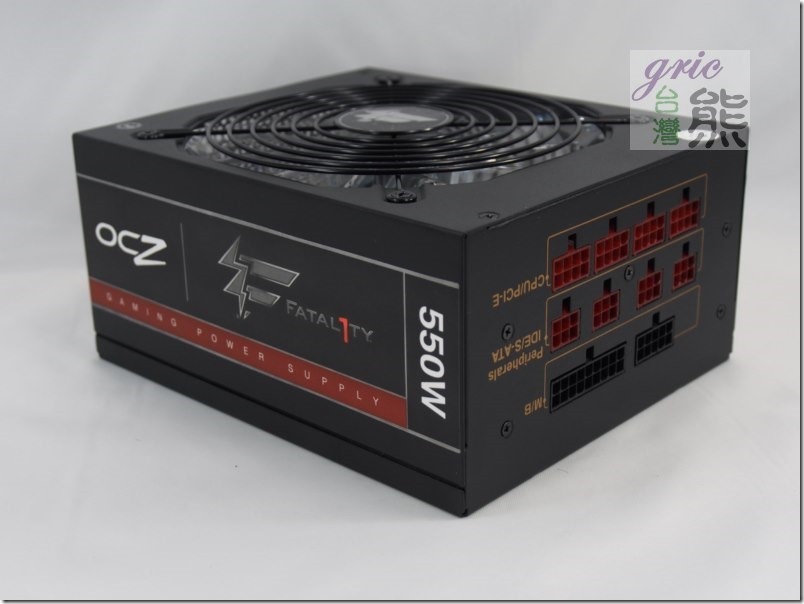

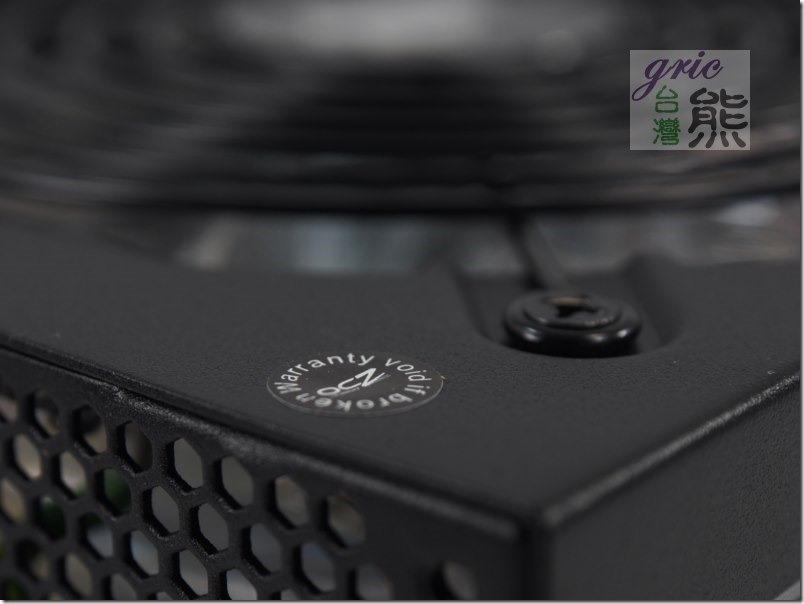

圖 O17-O21 其他各面視圖，也提醒保固標籤不要弄掉，以免失去保固。
.

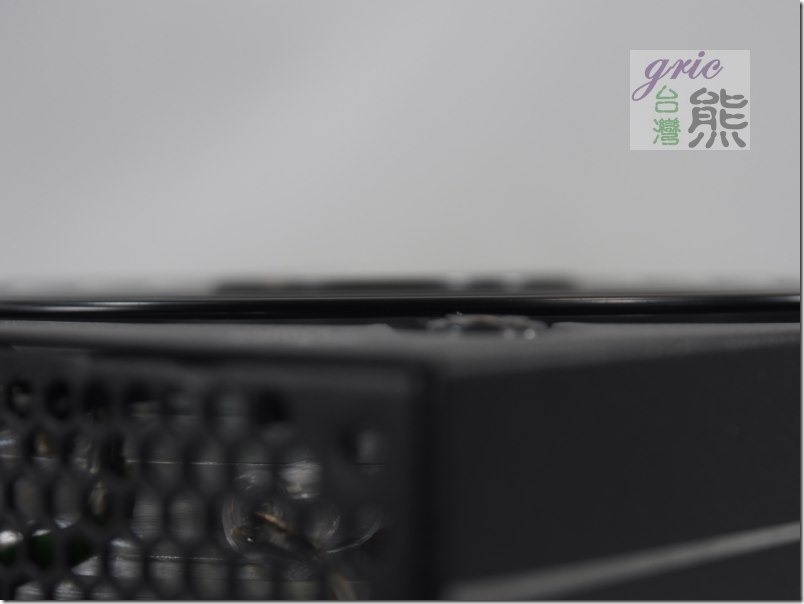

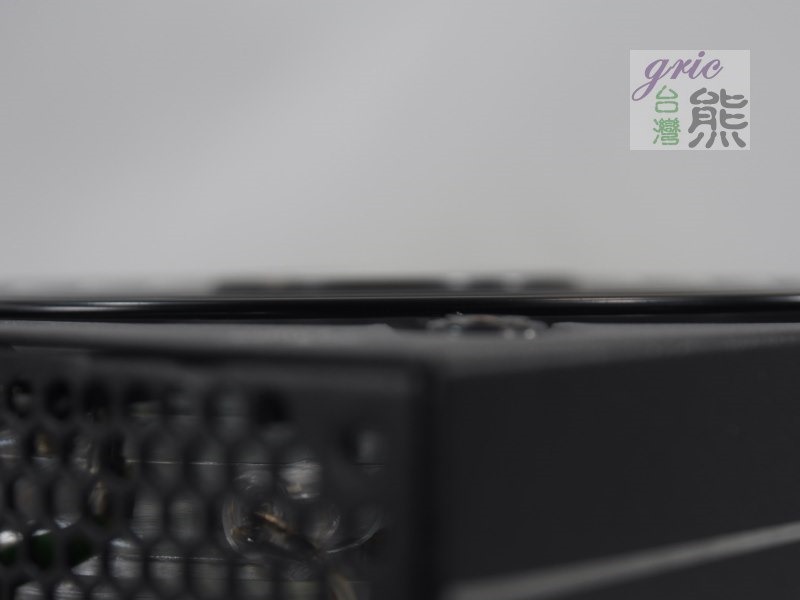

POWER風扇的安全鐵網是突出在POWER的四方體之外，裝機有時候要注意一下。
^(Ｉ)^ OCZ FATAL1TY 550W實測
接下來就是通電的實機測試作業！

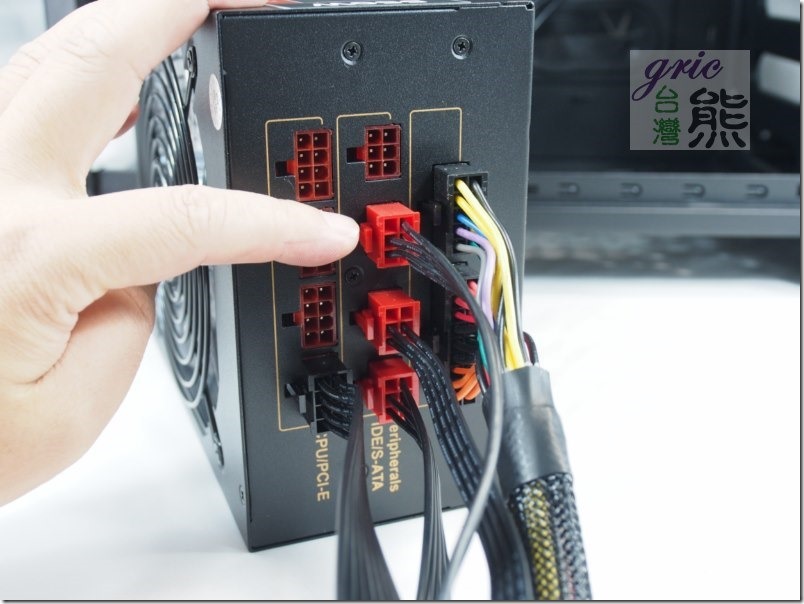

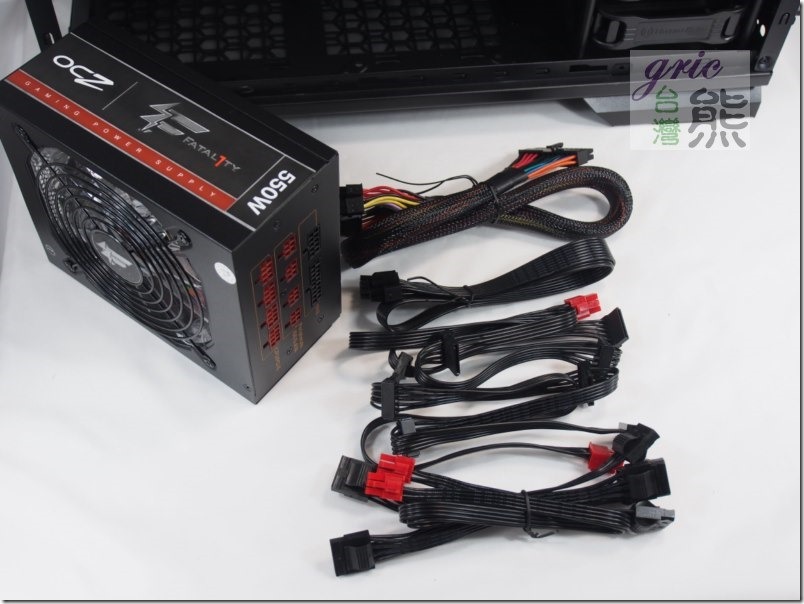

圖 O22-O23 先挑出需要的模組線材出來安裝，夠用就好不建議一次全部裝上去，全裝增添困擾而已。也建議在機外先將線插好，尤其是要確認確實插入與熊指所指的卡榫確實卡合，因為如果沒確實插好就會形成接觸不良好，會始阻抗增高電流變大，然後就溶解與燒掉…有些主機板就是因為固接不良才會容易故障與產生燒掉的情形，台灣熊在這裡提醒大家咯！
.

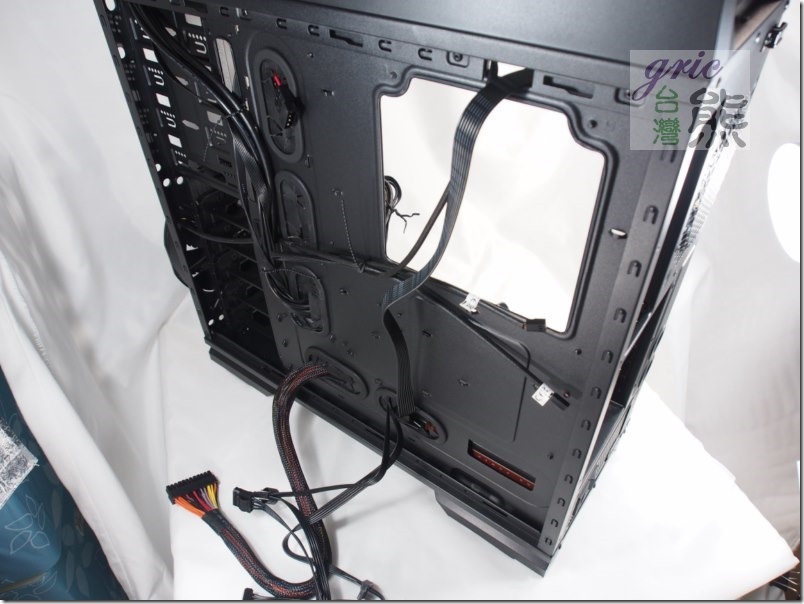

圖 O24 線長到不需要走小路，走有墊圈的路可以保護電線不被意外刮破皮，減少漏電與短路的危險。還有這線也不是越長越好，長而太細一樣在電力特性上不好，所以線徑還是要有相對的粗，長才有用。
.

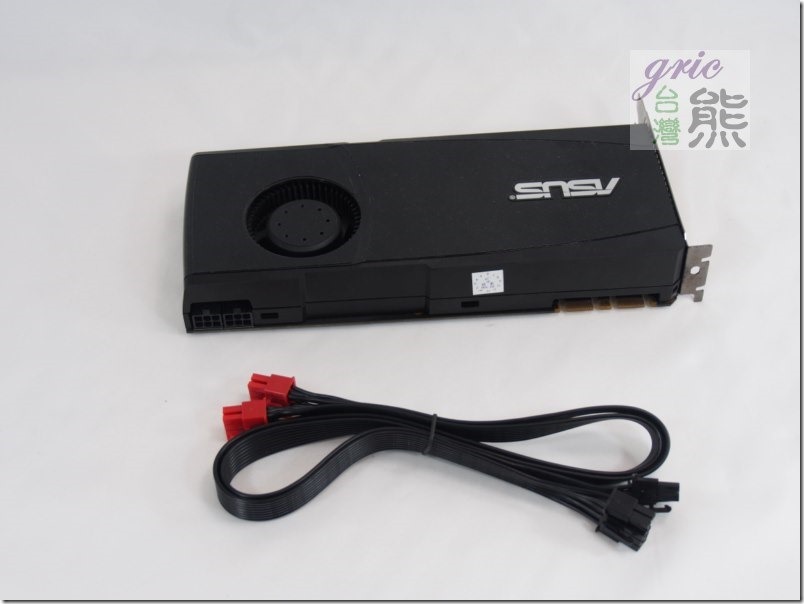

圖 O25 這次測試搭配nVidia Geforce GTX-465顯卡進行，所以把兩條PCI-E 6+2的電源線組拿出來用。
.

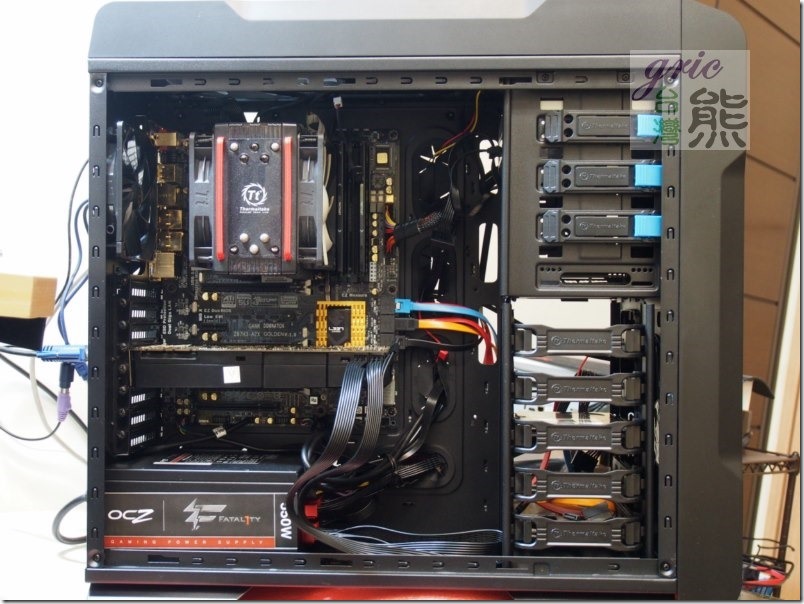

圖 O26 這就是這次的測試平台，機殼先讓大家猜一下，之後的分享文再來揭曉。
.

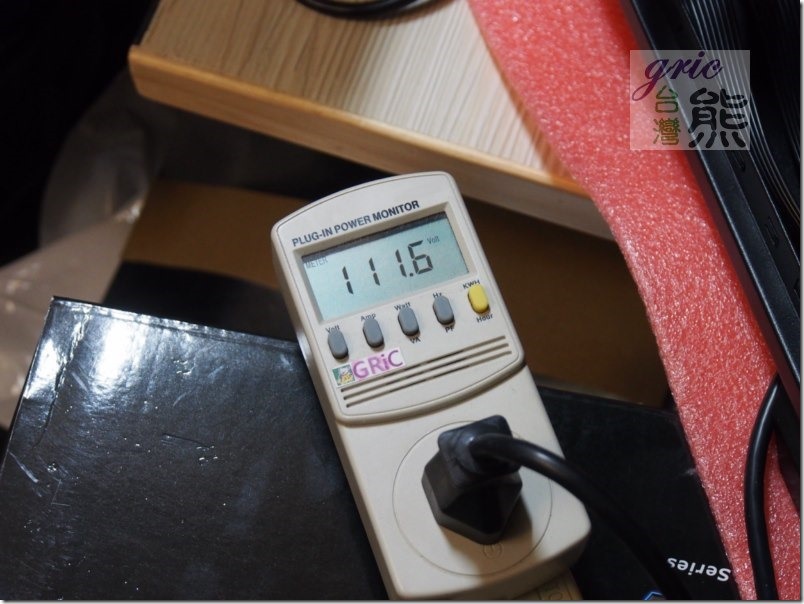

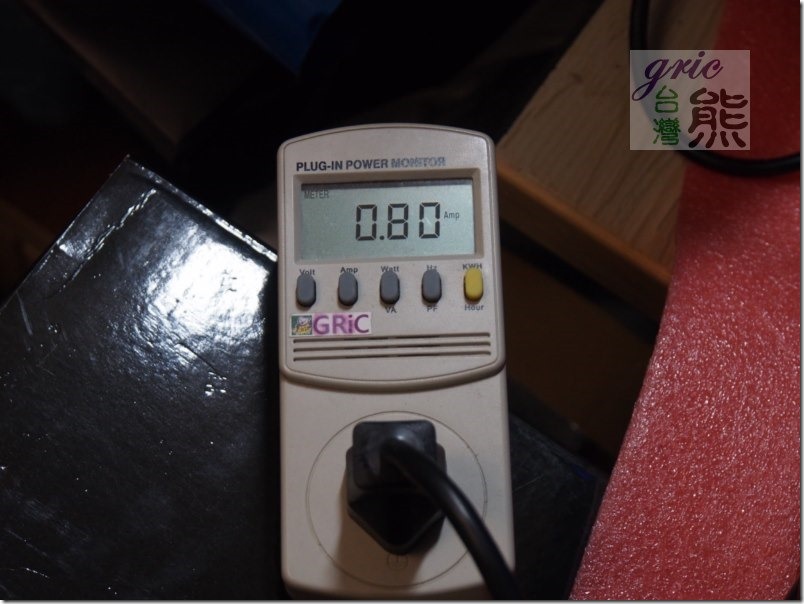

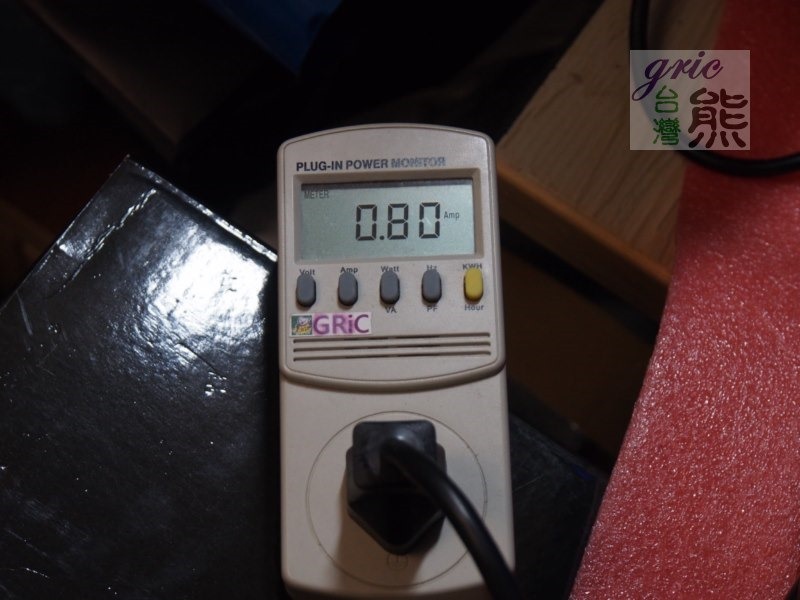

圖 O27-O30 通電啦~，進Windows 7系統約五分鐘後測得耗電87 W，市電電壓111.6 V、電流 0.8 A、功率因素(PF) 0.98 。
.
這裡就要提一下，為何80+認證有一定的必要性。先來看一下80 PLUS的標準規範好了。
基本上來講80 PLUS認證保證的POWER，在20%、50%、100%時需有大於80%的轉換效率，換句話說就是無效功或是轉為廢熱的電能需低於20%。
以80 PLUS BRONE(銅牌)在110V環境來講，就是82%、85%、82%，PF大於等於0.90。
以本次實測得到PF在0.98，以及以往的實際量測經驗，一般無80 PLUS認證的POWER PF值通常在0.45~0.55區間較多，換句話說能源轉換的效益可以達到一倍的差別，也就是說花了兩度電其實只有1度電用在電腦，另一度變成房間裡的熱源，冬天當暖氣就罷了，夏天你要開冷氣花其它的電費來降低室內溫度，所以形成雙重支出。但是如果使用80 PLUS認證過的就不一樣，它80%以上都是用在電腦，只有不到20%可能被耗損掉了，產生的廢熱也比較少。我們看一下公式大家應該就了解了：
W = V * I * COSθ
COSθ就是功率因素，也就是PF。
所以 當V=111.6 I= 0.8 PF=0.98 那輸出瓦數 W = 111.6 x 0.8 x 0.98 = 87.49 與量到的資訊相符，這時候如果PF變成 0.5得到的結果就變成44.64W，相差1.96倍，所以你就是要多花一倍的電才夠電腦使用。

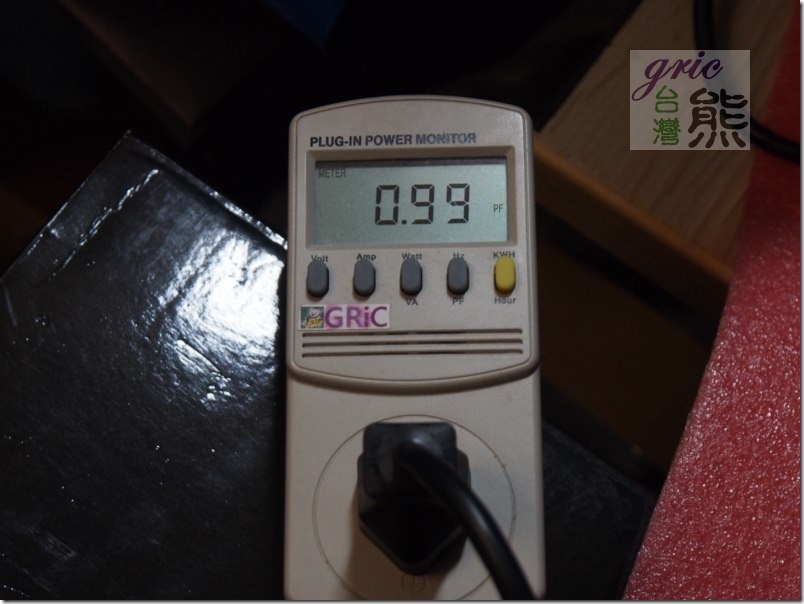

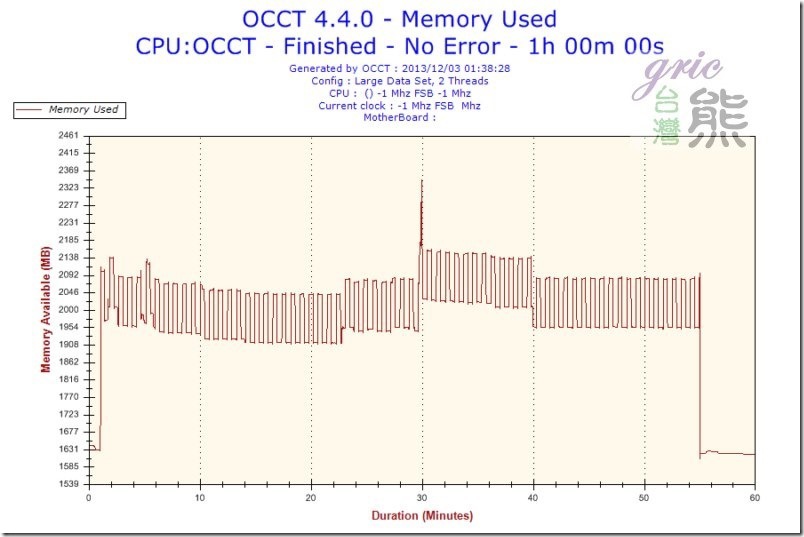

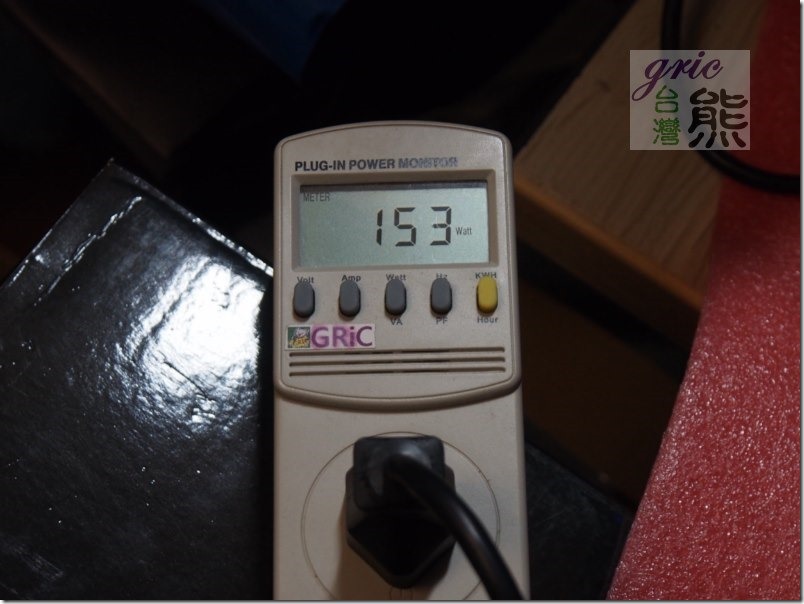

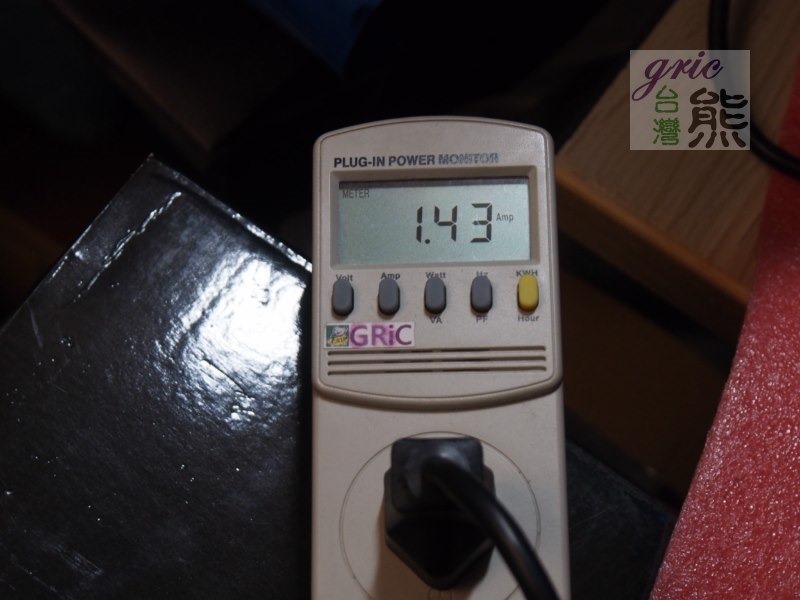

圖 O31-O35 使用OCCT 4.4.0進行 CPU 1小時測試項目，量測到的電力數據與圖表。
.

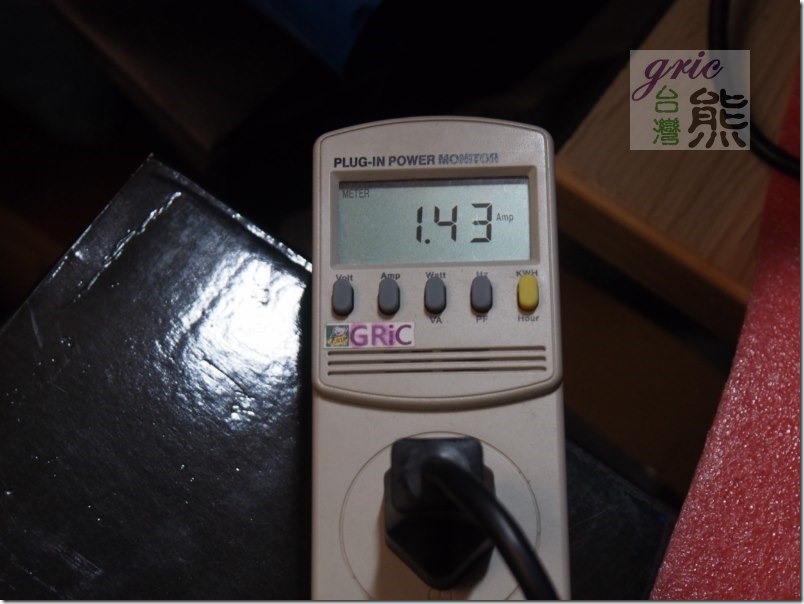

W=153、I=1.43、PF=0.99(偶爾跳0.98)。

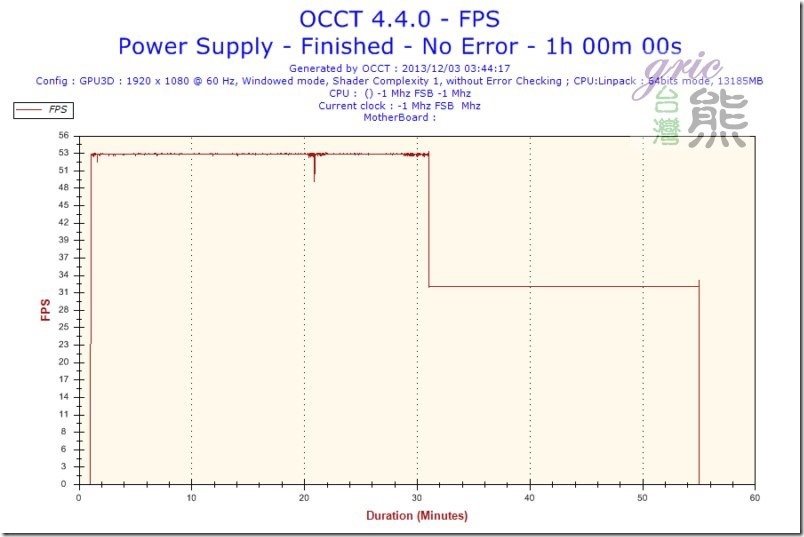

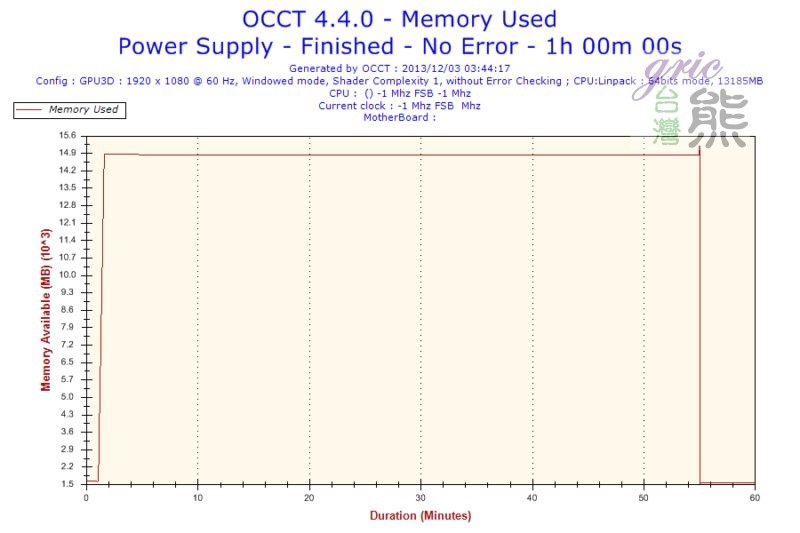

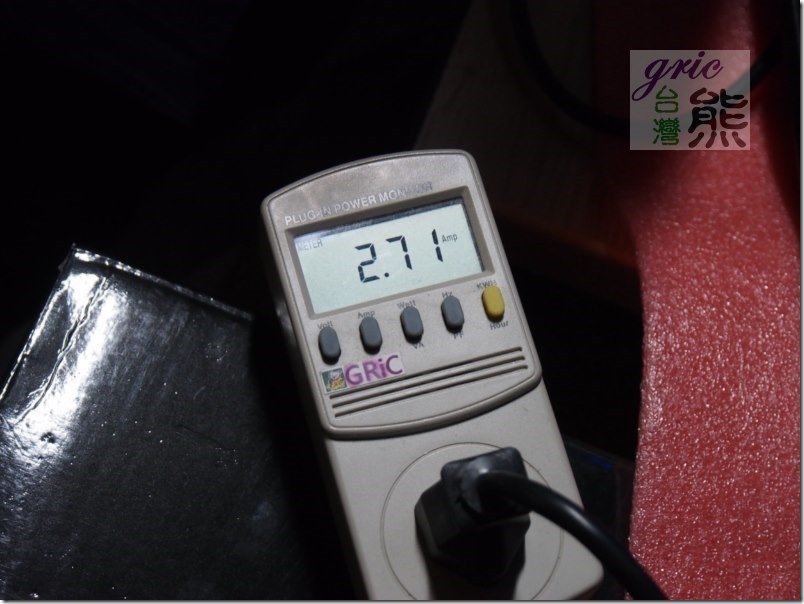

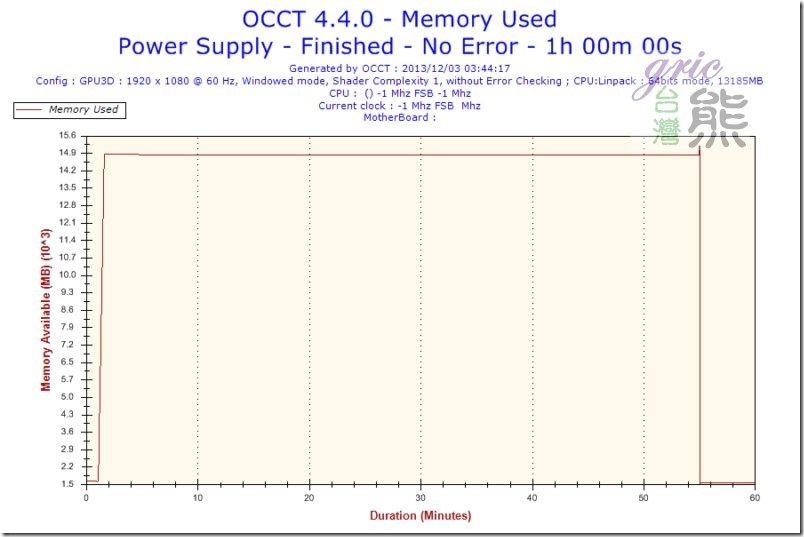

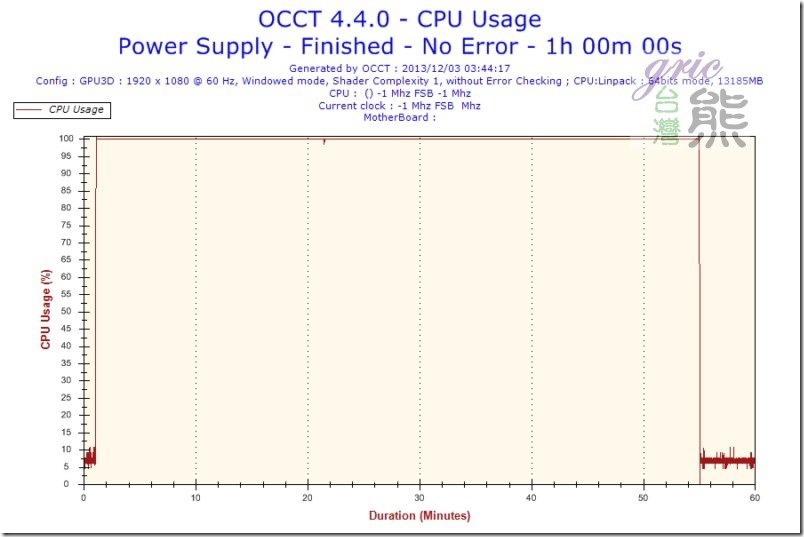

圖 O36-O41使用OCCT 4.4.0進行 Power Supply 1小時測試項目，量測到的電力數據與圖表。
.

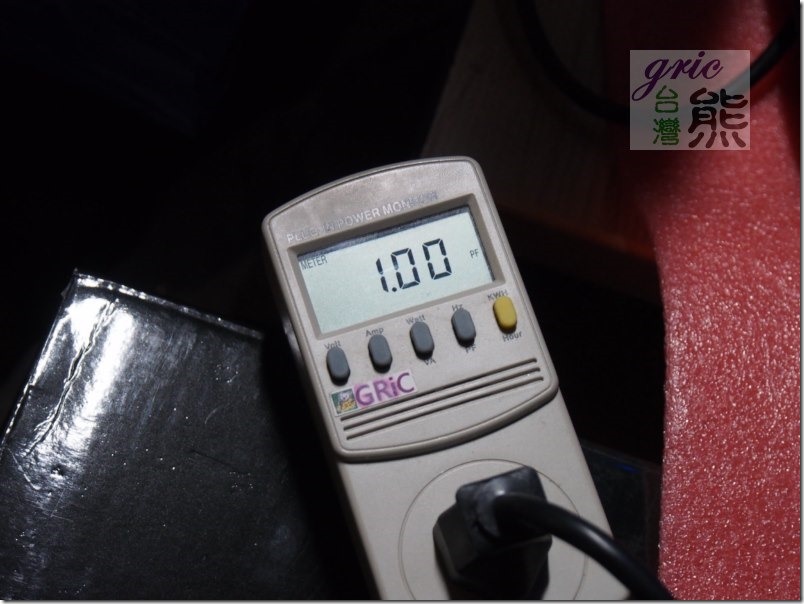

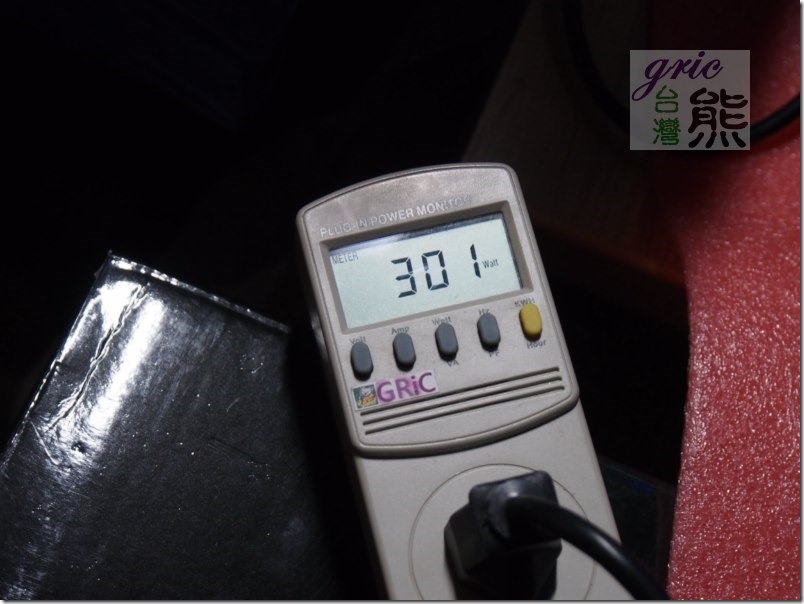

W=301、I=2.71、PF=1.00(0.99交替出現)，當負載拉高在50%區間時也確實發現如80 PLUS的認證標準一樣有較好的效能產生。
所以這也應證了前面特別強調的，POWER不是瓦數越高越好，符合需求高一點或是高一倍，那就是你買POWER的標準，像這一組在進行OCCT燒機的時候約300W，POWER額定550W，PF可以優到常常出現1.0，但是也強調這裡包含量測誤差，因為1.0代表無損耗，但是現實環境不可能無損耗，只是損耗可能小於1%，所以在量具上沒有呈現，就像有些食品檢驗說無檢出，可能不是沒有而是低於檢驗設備可以檢出的劑量，所以無檢出。這也提供大家做客觀參考！
^(Ｉ)^熊熊想說…80+有其實質效益
相信經過上面的開箱與實際的測試，大家應該對OCZ-FTY550W這顆FATAL1TY聯名的550W POWER有進一步的了解。也透過實證的方式與公式的輔助說明，讓大家可以自行決定自己適不適合跟熊一樣採用這一顆炮兒，或是要不要選用80 PLUS認證的電源供應器。以前因為80 +認證的POWER比沒有認證的貴很多，但現在80+認證的POWER實際上價格親民很多，但是終究這兩者之間還是有價格差距，所以如果只考慮電費的成本的話，您可能要算一下，多出來的差價有沒有辦法由省下的電費來補足，或是直接使用80 PLUS的POWER總體使用成本有沒有比較低呢？
但是熊也必須提醒，經過80 PLUS認證的POWER，基本上在用料與輸出的穩定性上，普遍上表現是比較好的，所以對電腦的穩定性與設備的使用壽命，相對上也是比較有幫助，所以如果預算上允許的話，採用80 PLUS認證的POWER還是有其實質效益的！有效運用能源、減少廢熱的排放，也是愛地球與做環保的一種方式，這算是…邊際效益吧！
這一篇分享就到這裡，下一篇就來挑一下效能型記憶體與搭配SSD碟，看看intel i7-4770K與 ECS精英的L337 GANK Z87H3-A2X GOLDEN主機板 組合效能表現如何，下一篇分享見啦~！
